프리 단조 체크 밸브

무료 단조 체크 밸브는 산소 서비스용 인코넬 600 스윙 체크 밸브를 찾는 구매자를 위해 중국 제조업체 및 공장에서 공급됩니다. 지정된 재료, 치수 요구 사항, 검사 표준 및 산소 서비스 탈지를 통해 프로젝트 소싱이 가능합니다. 기술 세부 사항 및 견적은 Hanno Valve에 문의하세요.

문의 보내기

제품 설명

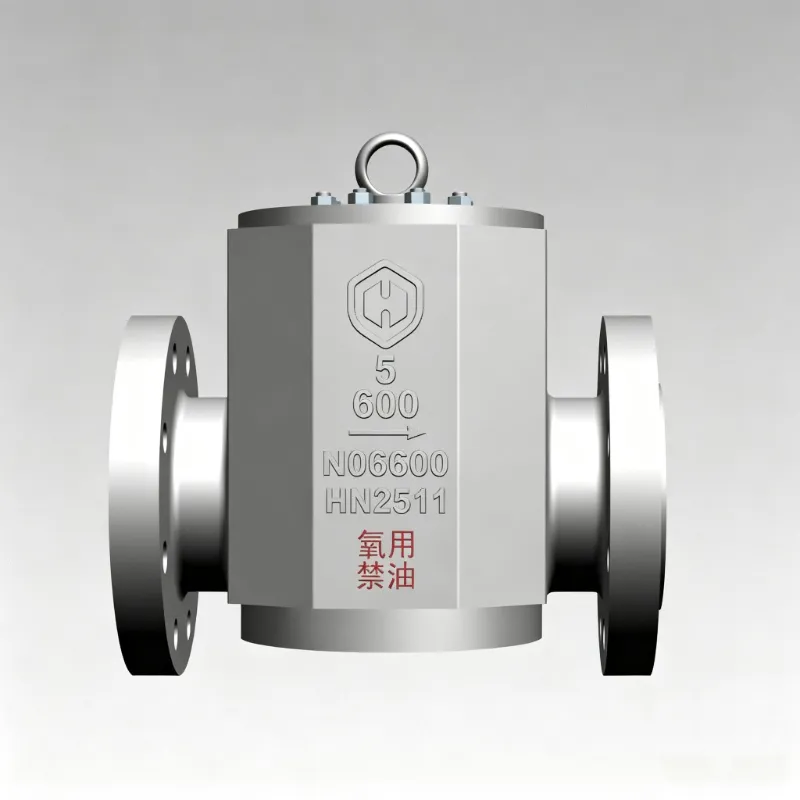

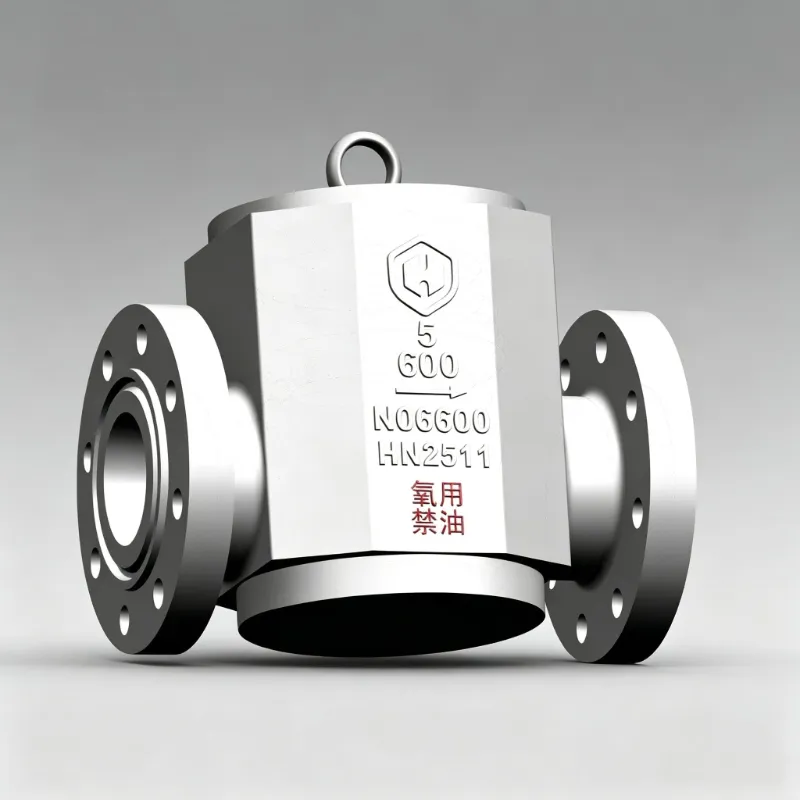

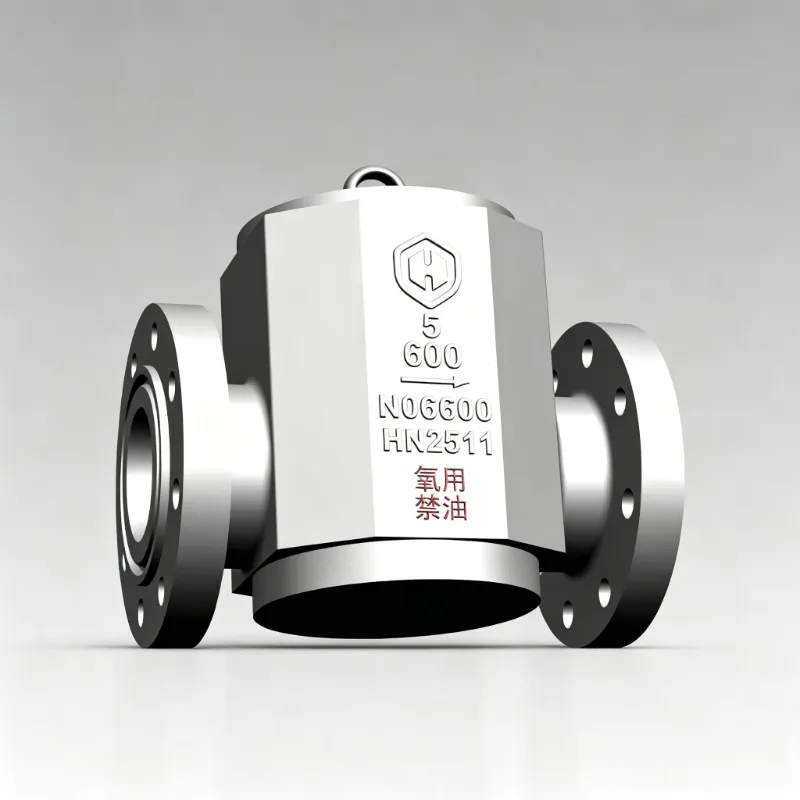

Hanno Valve는 까다로운 산업 응용 분야를 위해 중국에서 Free Forged 체크 밸브를 제조합니다. 이 스윙형 체크 밸브는 Inconel 600 재질로 제작되었으며 산소 서비스용으로 설계되었습니다. 모든 밸브 부품은 배송 전에 엄격한 탈지 처리를 거칩니다.

일방향 흐름을 위한 스윙 체크 밸브 설계

체크밸브는 유체의 흐름을 한쪽 방향으로 흐르게 하고 역류를 방지하는 자동밸브이다.

이 Free Forged Check Valve는 스윙형 디스크를 사용합니다. 디스크는 매체의 방향으로 움직이고 역류가 발생하면 닫혀 파이프라인의 역류를 방지하는 데 도움이 됩니다.

이 밸브는 파이프라인 및 연결된 장비에 역류 방지가 필요한 응용 분야에 적합합니다.

자유 단조 및 인코넬 600 소재

이 밸브는 자유 단조 기술을 사용하여 제조됩니다. 기존의 주조 구조와 비교하여 단조 공정은 향상된 기계적 특성과 정제된 입자 구조를 제공할 수 있습니다.

이 밸브는 내식성과 고온 성능이 요구되는 용도에 사용되는 니켈-크롬 합금인 인코넬 600을 사용합니다.

제공된 기술 요구 사항에 따라 재료에는 화학적 조성, 열처리 및 금속 구조에 대한 요구 사항도 적용됩니다.

산소 서비스용으로 설계됨

산소 서비스는 밸브 구성품의 청결을 특히 중요하게 생각합니다.

이 적용을 위해 밸브의 모든 부품은 엄격한 탈지 처리를 거칩니다. 탈지 공정은 산소 서비스용 밸브를 준비하는 데 있어 중요한 부분입니다.

제공된 기술 요구 사항에는 밸브 및 해당 구성 요소에 대한 청결도 관련 요구 사항도 명시되어 있습니다.

기술 사양

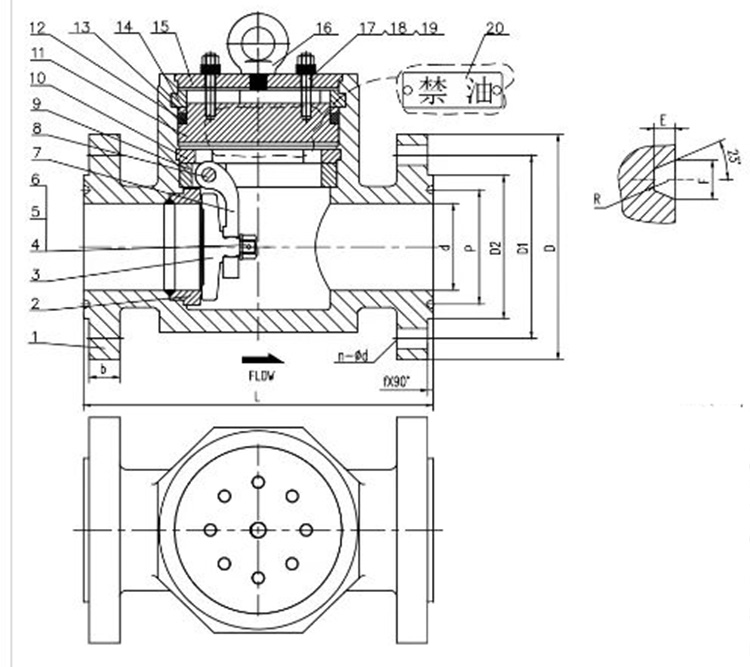

1. BOM(재료 명세서)

아니요.	부품명	재료
1	밸브 본체	인코넬 600
2	밸브 시트	인코넬 600+STL
3	밸브 디스크	인코넬 600+STL
4	육각 너트	인코넬 600
5	평와셔	인코넬 600
6	분할핀	인코넬 600
7	로커암	인코넬 600
8	맞춤 핀	인코넬 625
9	보유자	인코넬 600
10	하부 밸브 링	인코넬 600
11	밸브 플러그	인코넬 600
12	인감 링	RPTFE
13	조정 링	인코넬 600
14	상부 밸브 링	인코넬 600
15	밸브 보닛	인코넬 600
16	아이 볼트	SS304
17	풀스레드 스터드	인코넬 625
18	육각 너트	인코넬 600
19	봄	인코넬 X750
20	그리스 금지 마크	SS304

2. 치수사양

주의	d	L	D	D1	D2	P	b	f	n-Φd	E	F	R
5"	127.0	511	330	266.7	210	180.98	44.5	7.92	8-25	7.92	11.91	0.8

적용 가능한 표준

밸브는 제공된 기술 문서에 지정된 표준에 따라 설계 및 테스트되었습니다.

API 594

API 594는 이 체크 밸브의 설계 표준으로 지정됩니다.

API 598

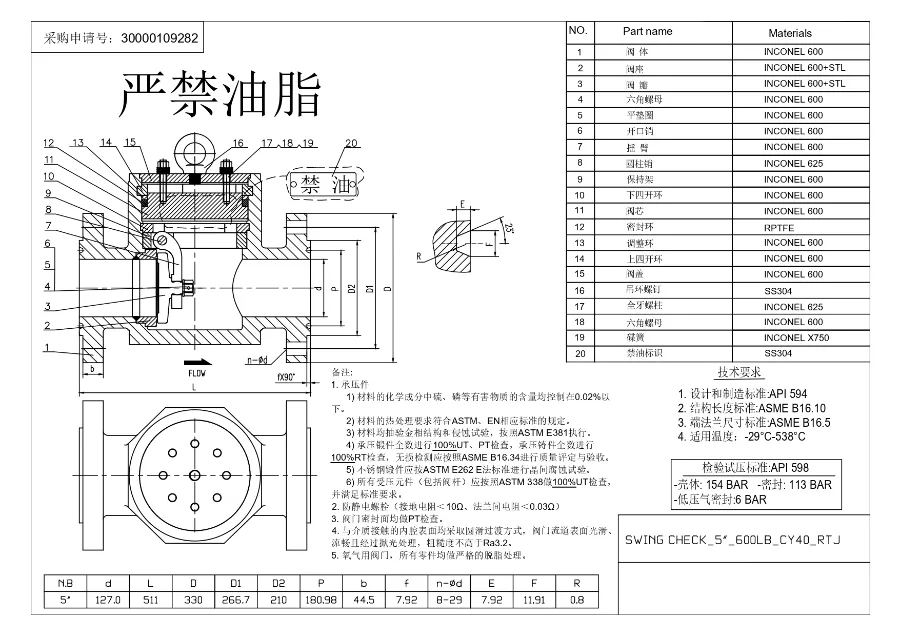

API 598은 밸브 검사 및 압력 테스트용으로 지정되었습니다. 제공된 도면에는 쉘 테스트 압력 154bar, 시트 테스트 압력 113bar, 저압 씰 테스트 6bar가 명시되어 있습니다.

ASME B16.5

플랜지 치수 및 연결 요구 사항은 기술 문서에 지정된 ASME B16.5를 따릅니다.

ASME B16.10

대면 치수는 ASME B16.10에 따라 설계되었습니다.

검사 및 품질 요구 사항

Hanno Valve가 제공하는 기술 요구 사항은 재료, 압력 함유 부품, 밸브 몸체 구성 요소 및 최종 테스트를 포괄하는 검사 요구 사항을 지정합니다.

요구 사항은 다음과 같습니다.

특정 재료에 대한 화학 성분 관리

해당 ASTM 및 EN 요구 사항에 따른 열처리

ASTM E381에 따른 금속 조직 검사

특정 압력 함유 부품에 대한 100% UT 및 PT 검사

지정된 주조 밸브 부품에 대한 100% RT 검사

지정된 API 598 요구 사항에 따른 압력 테스트

정전기 방지 성능 요구 사항

산소 서비스를 위한 엄격한 탈지 처리

정전기 방지 성능을 위해 기술 요구 사항은 10Ω 미만의 접지 저항과 0.03Ω 미만의 플랜지 간 저항을 지정합니다.

제조 세부사항

기술 도면에는 공칭 직경이 127mm이고 면간 치수가 511mm인 5인치 밸브가 지정되어 있습니다.

제공된 기술 요구 사항에는 적용 가능한 온도 범위도 -29°C ~ 538°C로 지정되어 있습니다.

이러한 치수 및 기술 요구 사항은 엔지니어링 선택, 파이프라인 설치 및 검사에 대한 참조를 제공합니다.
