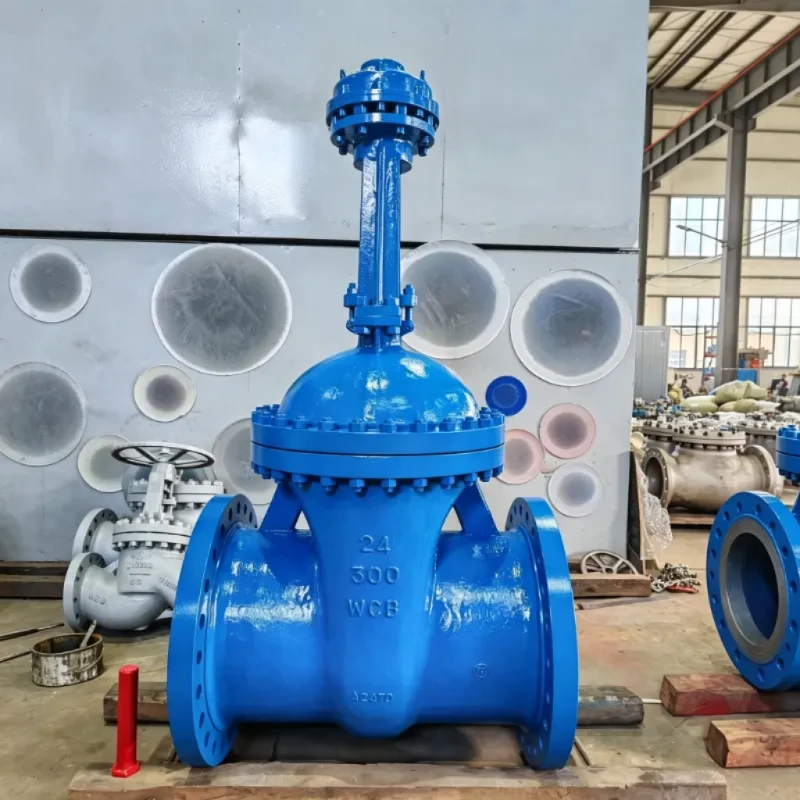

기어박스 게이트 밸브

제품특징

기어박스를 이용한 수동 조작

기어박스의 주요 목적은 대형 게이트 밸브를 작동하는 데 필요한 수동 노력을 줄이는 것입니다. 밸브 작동 메커니즘에 핸드휠 힘을 직접 적용하는 대신 기어박스는 기어 전달을 통해 기계적 이점을 제공합니다.

이 구성은 밸브가 크거나 실제 핸드휠 작동에 비해 작동 토크가 너무 높을 때 특히 유용합니다.

웨지 게이트 밸브 설계

기어박스는 웨지 게이트 밸브와 결합됩니다. 게이트는 이동하여 파이프라인을 열거나 닫으며 게이트 밸브에서 기대할 수 있는 기본 격리 기능을 제공합니다.

밸브가 완전히 열리면 게이트가 흐름 통로 밖으로 들어 올려져 밸브가 전체 구멍 차단 기능을 수행할 수 있습니다.

대형 및 고압 등급

Hanno Valve는 DN150에서 DN1400까지의 기어박스 게이트 밸브를 제공하며 최대 클래스 2500의 압력 등급을 제공합니다.

이 범위를 사용하면 수동 조작이 필요한 대구경 산업용 파이프라인 시스템에 대해 기어박스 구성을 고려할 수 있습니다.

ISO 5210 상단 플랜지

밸브는 향후 액추에이터 업그레이드를 위해 ISO 5210 상단 플랜지와 함께 사용할 수 있습니다.

프로젝트에 처음에는 수동 조작이 필요하지만 나중에 액추에이터 조작이 필요할 수 있는 경우 밸브 선택 및 구매 단계에서 액추에이터 인터페이스를 고려할 수 있습니다.

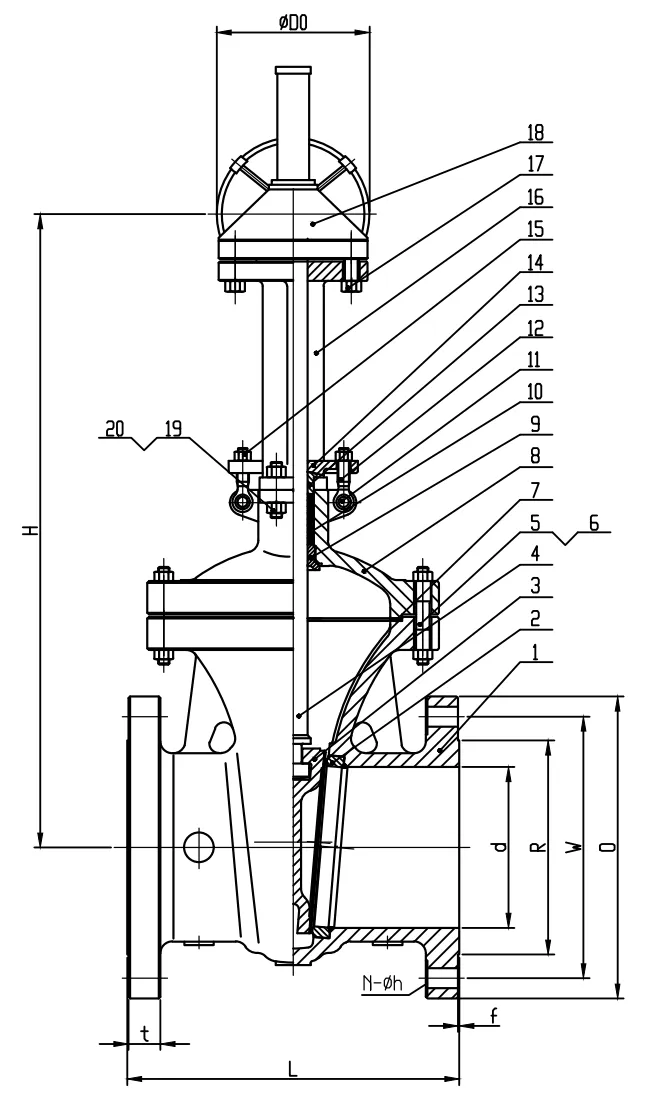

기술 사양

재질, 연결 유형, 압력-온도 등급 및 기타 구성 세부 사항은 특정 밸브 사양 및 구매 요구 사항에 따라 확인되어야 합니다.

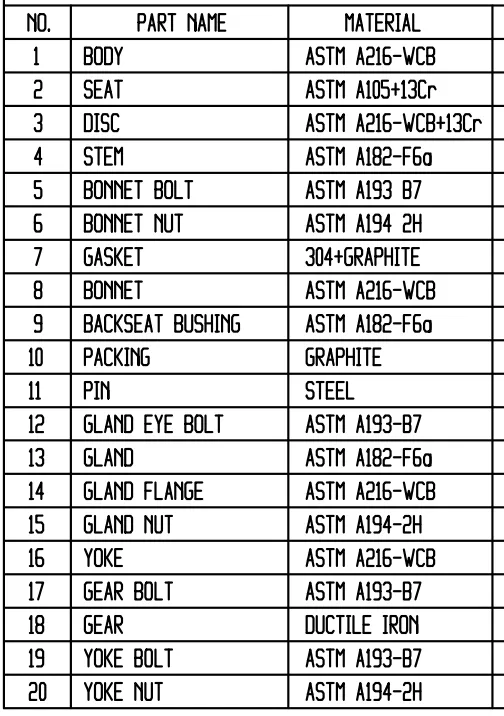

주요 부품 및 소재

다음 재료 목록은 이 기어박스 게이트 밸브에 사용 가능한 제품 사양을 기반으로 합니다.

생산 전에 최종 밸브 도면, 기술 사양 및 구매 주문과 비교하여 재료 구성을 확인해야 합니다.

응용

기어박스 게이트 밸브는 수동 분리가 필요하고 밸브 작동 토크로 인해 직접 핸드휠 작동이 불가능한 산업용 파이프라인 시스템용으로 설계되었습니다.

파이프라인

직경이 큰 파이프라인에는 더 높은 작동 토크가 필요할 수 있습니다. 기어박스는 수동 밸브 작동에 기계적 이점을 제공하므로 대규모 파이프라인 격리 응용 분야에 적합합니다.

정유소

정유소 배관 시스템은 다양한 프로세스 및 유틸리티 라인에 걸쳐 격리 밸브를 사용합니다. 수동 작동에 추가적인 기계적 이점이 필요한 대형 밸브의 경우 기어박스 구성을 선택할 수 있습니다.

발전소

발전소 배관에는 큰 밸브 크기와 더 높은 압력 등급이 포함될 수 있습니다. Hanno Valve 기어박스 게이트 밸브는 해당 압력 등급이 필요한 응용 분야에 대해 최대 클래스 2500까지 사용할 수 있습니다.

물 시스템

대형 송수관에는 대구경 차단 밸브를 사용할 수 있습니다. 직접 핸드휠 작동에 상당한 작동 토크가 필요할 때 기어박스를 사용하면 수동 작동을 보다 쉽게 ​​관리할 수 있습니다.

표준 및 품질

API 600

밸브는 강철 게이트 밸브에 적용되는 API 600 요구 사항에 따라 설계되었습니다.

ASME B16.34

ASME B16.34는 밸브의 설계 표준으로 사용됩니다.

API 598

밸브 검사 및 압력 테스트는 제품에 지정된 API 598에 따라 수행됩니다.

정확한 검사 문서, 테스트 요구 사항 및 추가 프로젝트 표준은 고객의 기술 사양에 따라 확인되어야 합니다.

한노밸브에 대하여

Hanno Valve는 중국 절강성 Lishui Bihu Valve Industry Area에 위치한 Zhejiang Hengnuo Valve Manufacturing Co., Ltd.에서 제조되었습니다.

Hengnuo는 25년 이상의 밸브 제조 경험을 보유하고 있습니다. 이 회사는 약 18,000m²의 생산 면적과 32명 이상의 수석 기술자를 포함하여 약 150명의 직원을 보유하고 있습니다.

회사의 주요 제품은 다음과 같습니다:

Hengnuo에는 자체 주조 공장도 있습니다. 주조소에서는 사전 코팅된 모래 기술을 사용하여 밸브 제조용 주물을 생산합니다.

이러한 제조 설정을 통해 회사는 밸브 생산 프로세스의 일부로 자체 주조 기능을 유지할 수 있습니다.

기어박스 게이트 밸브를 선택하는 방법

1. 밸브 사이즈 확인

먼저 필요한 공칭 크기를 결정하십시오.

이 제품에 제공되는 Hanno Valve 기어박스 게이트 밸브 범위는 DN150–DN1400입니다.

2. 압력 등급 확인

압력 등급은 파이프라인 시스템 및 프로젝트 사양의 요구 사항과 일치해야 합니다.

사용 가능한 범위는 클래스 2500까지 확장됩니다.

3. 운영방식을 고려하라

밸브가 크거나 직접적인 핸드휠 작동에 과도한 작동 토크가 필요한 경우 기어박스 작동 구성을 고려할 수 있습니다.

4. 필수 기준 확인

특정 밸브 표준이 필요한 프로젝트의 경우 API 600, ASME B16.34 및 API 598이 적용 가능한지 확인하십시오.

추가 프로젝트 요구 사항도 생산 전에 확인해야 합니다.

5. 향후 작동 고려

나중에 밸브를 수동 작동에서 액추에이터 작동으로 업그레이드할 수 있는 경우 선택 단계에서 ISO 5210 상단 플랜지 요구 사항을 확인하십시오.

밸브 선택에 도움이 필요하십니까?

전문적인 밸브 선택 지원을 받으려면 당사에 문의하십시오. 당사 엔지니어링 팀은 귀하의 작업 조건 매개변수에 따라 기술 지침과 견적을 제공할 것입니다.

귀하의 밸브 매개변수를 알려주십시오.

기어박스 게이트 밸브 대 직접 핸드휠 게이트 밸브

기어박스 구성의 주요 장점은 수동 작동 시 기계적 이점입니다. 게이트 밸브의 기본 격리 기능은 변경되지 않습니다.

자주 묻는 질문

1. 게이트 밸브에 기어박스를 사용하는 이유는 무엇입니까? 기어박스는 밸브 크기, 압력 ​​등급 또는 작동 토크로 인해 직접 핸드휠 작동이 불가능할 때 주로 사용됩니다. 입력 토크를 배가시켜 수동 조작을 더 쉽게 만듭니다.

2. 어떤 크기와 압력 등급을 사용할 수 있습니까? Hanno Valve 기어박스 게이트 밸브는 DN150에서 DN1400까지 제공되며 압력 등급은 최대 클래스 2500입니다.

3. 밸브에는 어떤 재료가 사용됩니까? 당사의 표준 구성은 본체에 ASTM A216-WCB를 사용하고 스템에 ASTM A182-F6a를 사용합니다(위 전체 목록 참조). 또한 저온용 LCB/LCC, 고온용 WC6/C5, 내식성 응용 분야용 CF8/CF8M 등 특정 서비스에 대한 대체 재료를 공급할 수 있습니다.

4. 나중에 밸브를 액추에이터 작동으로 업그레이드할 수 있습니까? 예. 밸브에는 ISO 5210 상단 플랜지가 표준으로 제공되므로 프로젝트 요구 사항이 변경되면 향후 전기 또는 공압식 액추에이터를 업그레이드할 수 있습니다.

5. 일반적인 리드타임은 얼마나 됩니까? 표준 크기 및 소재 구성의 경우 생산 리드 타임은 약 30일입니다. 특수 합금이나 긴급 주문의 경우 당사 영업팀에 확인하시기 바랍니다.

6. 어떤 디자인 표준을 따르나요? 밸브는 API 600, ASME B16.34에 따라 설계 및 제조되었으며 API 598에 따라 테스트되었습니다.

7. 견적요청시 어떤 정보를 제공해야 하나요? 정확한 견적을 제공하려면 필요한 크기, 압력 ​​등급, 매체, 작동 온도 및 특수 재료 요구 사항(예: LCC, WC6, CF8M)을 지정하십시오. 프로젝트 표준 및 필수 문서(예: 밀 테스트 보고서, NDE)도 높이 평가됩니다.
