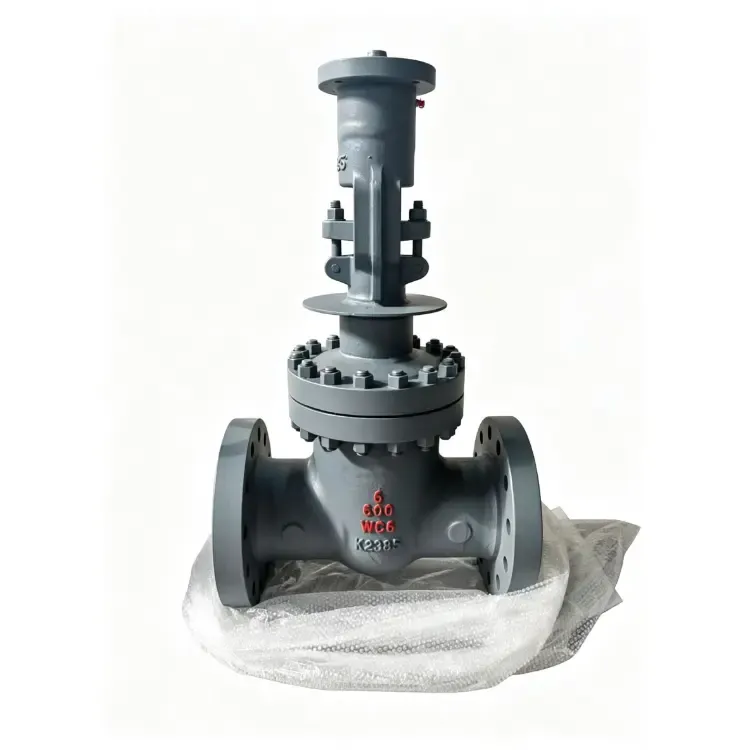

방열 기능이 있는 고온 게이트 밸브

Hanno Valve는 방열, 열유, 배가스 및 기타 산업 서비스 조건을 갖춘 고온 게이트 밸브를 생산합니다. 확장된 보닛과 열 방출 기능으로 설계된 이 밸브는 작동 중 패킹과 스템 밀봉 영역으로의 열 전달을 제한하는 데 도움이 됩니다. 사양, 치수 및 적용 세부 사항은 Hanno Valve Factory에 문의하십시오.

문의 보내기

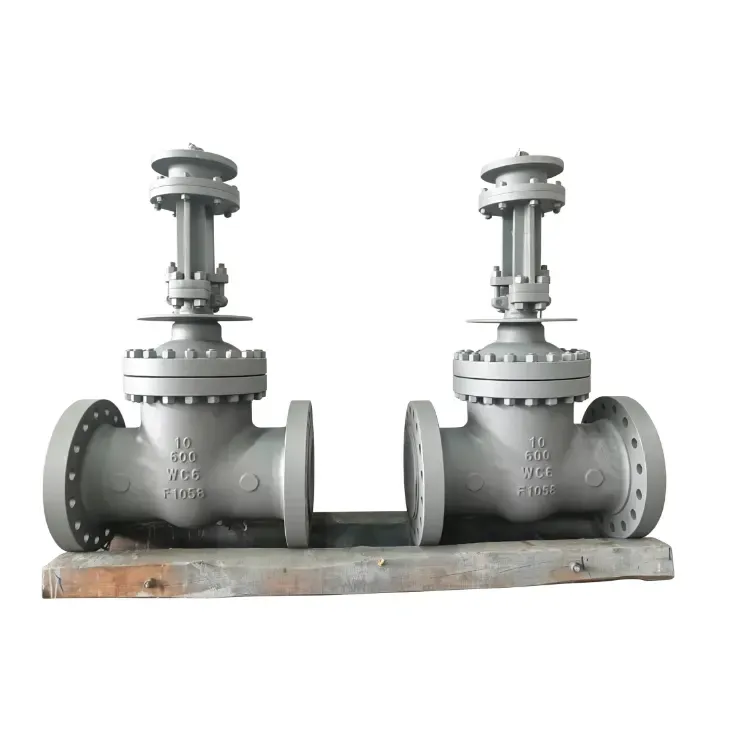

제품 설명

열 방출 기능이 있는 Hanno Valve 고온 게이트 밸브는 고온에서 작동하는 열 유동 시스템을 안정적으로 차단하도록 특별히 설계된 격리 밸브입니다. 확장된 보닛과 통합된 방열 구조를 통합하여 이 밸브는 밸브 본체에서 스템, 패킹 및 액추에이터로의 열 전달을 효과적으로 줄입니다. 이는 발전, 석유화학, 정유 및 에너지 산업 전반의 고온 증기, 열유 및 연도 가스 응용 분야에 널리 사용됩니다.

Hanno Valve 브랜드로 Zhejiang Hengnuo Valve Manufacturing Co., Ltd.에서 제조한 이 시리즈는 25년 이상의 밸브 제조 전문성을 대표합니다. 이 회사는 중국의 유명한 산업용 밸브 제조 기지인 Zhejiang Lishui Bihu Valve Industry Area에 위치한 현대적인 18,000m² 규모의 생산 시설을 운영하고 있습니다. 32명 이상의 수석 기술 엔지니어를 포함하여 150명의 숙련된 직원을 보유한 Hanno Valve는 생산 과정 전반에 걸쳐 엄격한 품질 표준을 유지합니다.

주요 디자인 특징

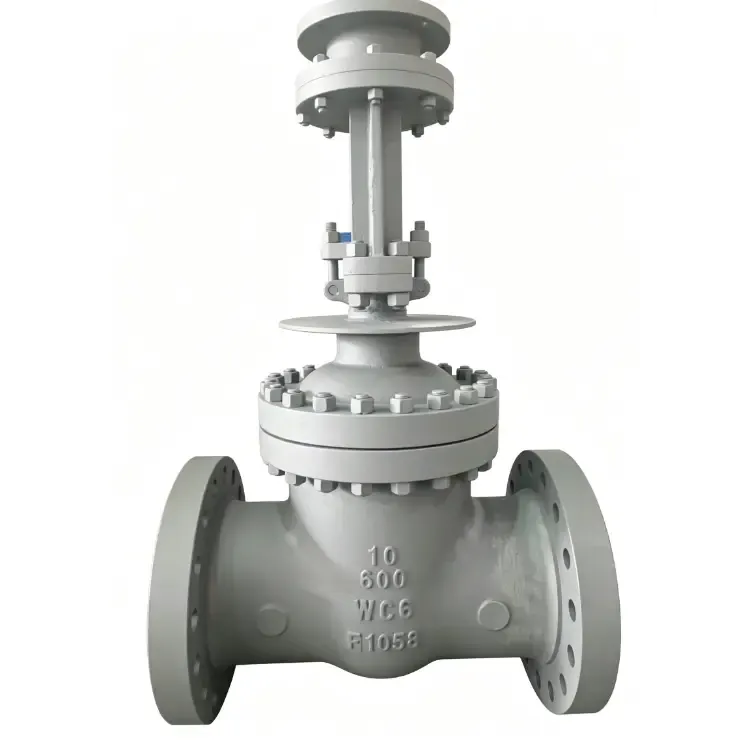

방열 구조

표준 게이트 밸브와 달리 이 모델은 극한의 온도에서 중요한 밀봉 구성 요소를 보호하도록 설계된 특수 목적의 방열판 시스템을 갖추고 있습니다.

확장된 보닛: 뜨거운 밸브 본체와 냉각기 패킹 영역 사이의 거리를 늘려 글랜드와 스템 씰의 온도를 크게 낮춥니다.

핀형 또는 골형 구조: 확장된 표면적은 자연 대류 및 복사 냉각을 강화하여 열이 상부 스템 및 패킹 챔버에 도달하기 전에 효과적으로 방출합니다.

공냉식 챔버: 에어 갭 또는 핀 부분이 열 장벽 역할을 하여 본체에서 보닛 및 액추에이터로의 전도성 열 전달을 최소화합니다.

고온 패킹 시스템: 강화 흑연 또는 세라믹 섬유 패킹은 높은 줄기 온도에서도 밀봉 무결성을 유지하여 안정적인 장기 성능을 보장합니다.

이 설계는 포장 수명 연장, 유지 관리 빈도 감소, 작업자 안전 향상을 보장합니다.

재료 선택

고온 크리프, 산화 및 열 순환을 견딜 수 있도록 소재를 신중하게 선택했습니다.

차체 및 보닛: A217 WC6/WC9/C5, A351 CF8C

게이트 및 시트: Stellite 또는 유사한 내마모성 합금으로 표면이 단단함

스템: A182 F6a, F304, F316 또는 석출 경화 스테인리스강

패킹: 돌출 방지 링이 있는 유연한 흑연

기술 사양

밸브는 국제적으로 인정된 표준에 따라 제조됩니다.

매개변수	사양
설계 및 제조	API 600
면대면 치수	ASME B16.10
플랜지 연결	ASME B16.5‑2020
압력 테스트	API 598
쉘 테스트 압력	154바
시트 테스트 압력	113바

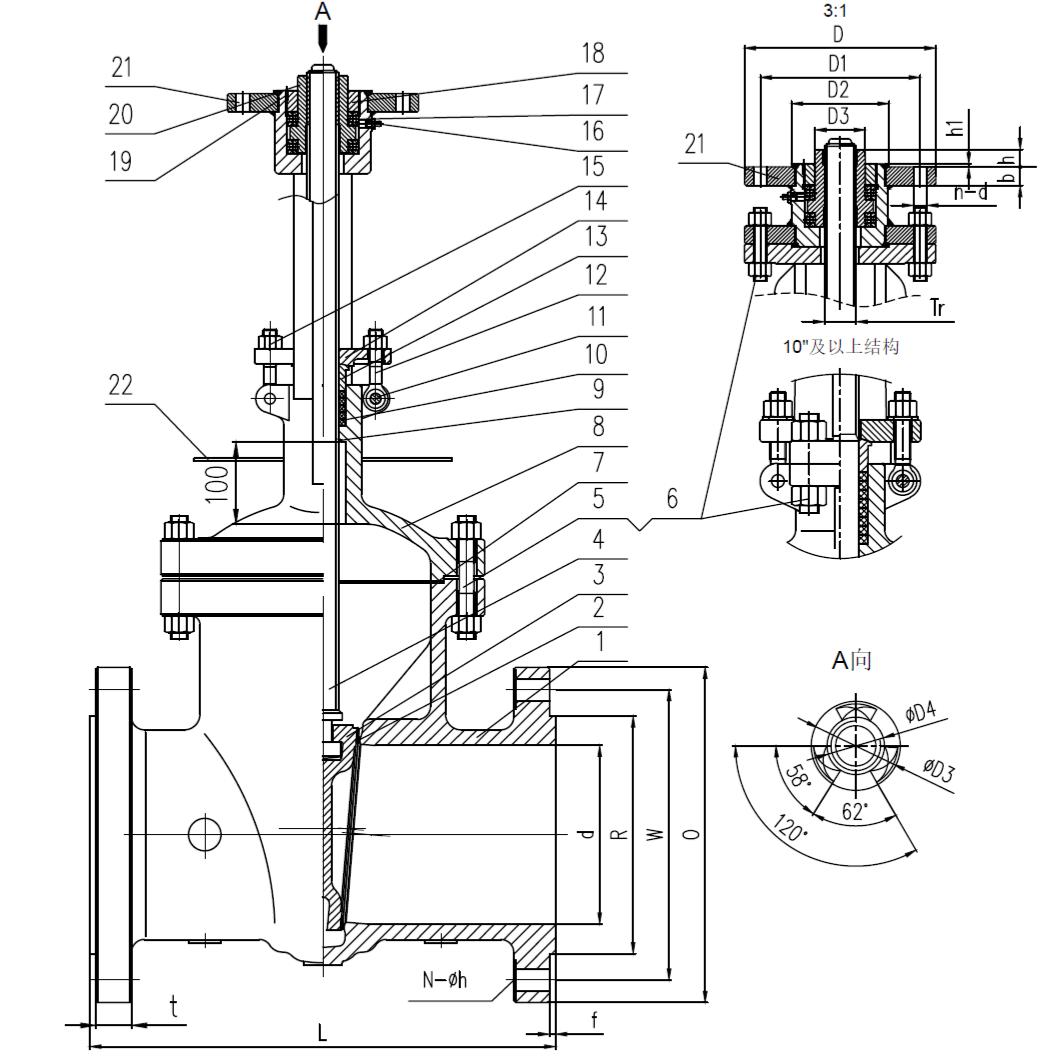

치수 데이터(600LB 클래스, WC6 본체, RF 플랜지)

크기	D	D1	D2	D3	D4	b	h	h1	목례	액추에이터
6"	185	160	125	58	42	24	12	4.5	4-14	SYK(M)3601
10"	275	235	180	80	52	24	17	4.5	4-22	SYK(M)5122

치수(mm)

작동 데이터(예제 적용)

태그 번호	크기	L	W	R	t	f	N‑Øh	토크(N·m)	회전	줄기 실
29XMV‑0103	6"	152.4	559	356	292.1	215.9	12~29	380	22	Tr40×8‑LH
29XMV-0101A, 29XMV-0101B, 29XMV-0102AM, 29XMV-0102B, 29XMV-0104	10"	247.7	787	508	431.8	323.8	16~35	950	35	Tr50×8‑LH
