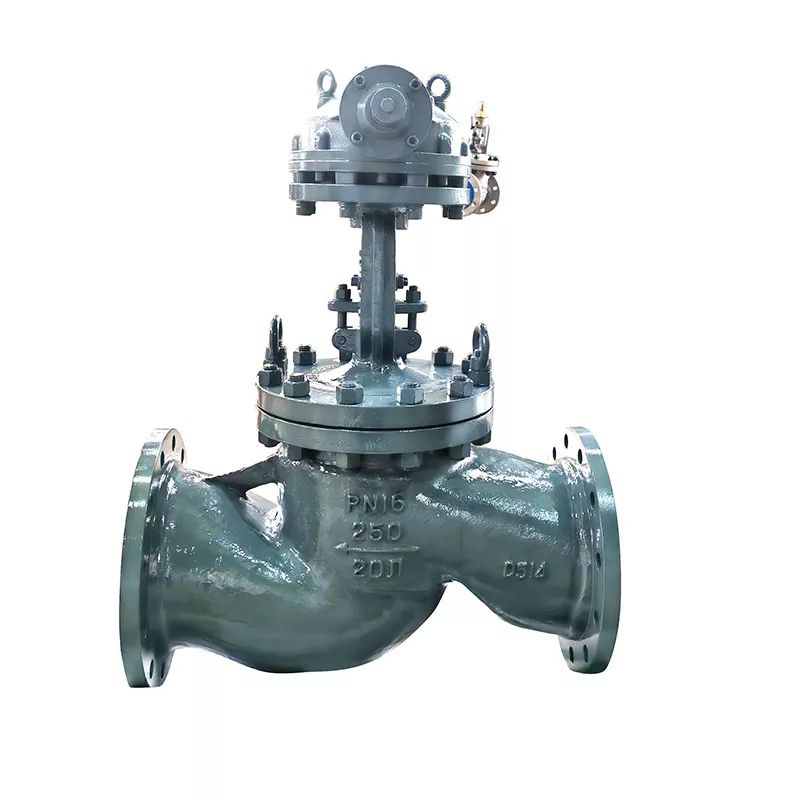

대구경 기어박스 구동 주강 글로브 밸브
주 증기 및 송유관용 대구경 기어박스 구동 주강 글로브 밸브인 Hanno Valve에서 직접 주문하세요. 큰 구멍에서 극도의 유체역학적 항력을 극복하도록 설계된 밀폐형 산업용 기어박스는 부드럽고 높은 토크의 디스크 제어를 제공합니다. 고급 사전 코팅 모래 기술을 사용하여 자체 주조소에서 주조된 고밀도 강철 쉘은 수축 다공성을 제거하고 압력 하에서 절대적인 치수 안정성을 보장합니다.
문의 보내기
제품 설명
Hanno Valve는 안정적인 흐름 조절 및 확실한 차단이 필요한 대규모 산업 플랜트를 위한 대구경 기어박스 구동 주강 글로브 밸브를 제조합니다. 밸브 어셈블리에는 이동 내내 큰 직경의 A105+13Cr 디스크를 지지하는 바디 캐비티 내부의 튼튼한 가이드 리브가 포함되어 있어 고속 흐름에서 디스크 진동과 시트 떨림을 방지합니다. 304+ 흑연 복합 가스켓으로 밀봉되고 A193‑B7 합금 스터드 및 A194‑2H 너트로 고정된 볼트 체결형 보닛 구조를 통해 공장 회전 중에 간단한 인라인 유지 관리가 가능합니다. Hanno는 25년의 엔지니어링 경험을 바탕으로 PetroChina, Sinopec 및 Rosneft를 포함한 주요 국영 기업에 이러한 밸브를 공급합니다.
Hanno 밸브를 선택하는 이유는 무엇입니까?
| 기능/표준 | 일반적인 시장 경쟁자 | Hanno 대구경 기어박스 구동 주강 글로브 밸브 장점 |
|---|---|---|
| 주조 공정 | 다공성이 발생하기 쉬운 아웃소싱 모래 주조 | 100% 스펙트럼 제어 기능을 갖춘 사내 사전 코팅 모래 주조 공장 |
| 디스크 안내 | 기본 상부 가이드; 진동에 취약함 | 견고한 본체 캐비티 가이드 리브 + 이중 스템 정렬 |
| 기어박스 씰 | 기본 더스트커버 | 완전 밀폐형, 내후성, IP67 등급 산업용 기어 드라이브 |
| 품질 관리 | 샘플링 압력 테스트 | 100% 수압, 공압 및 벽 두께 테스트 |
기술 사양

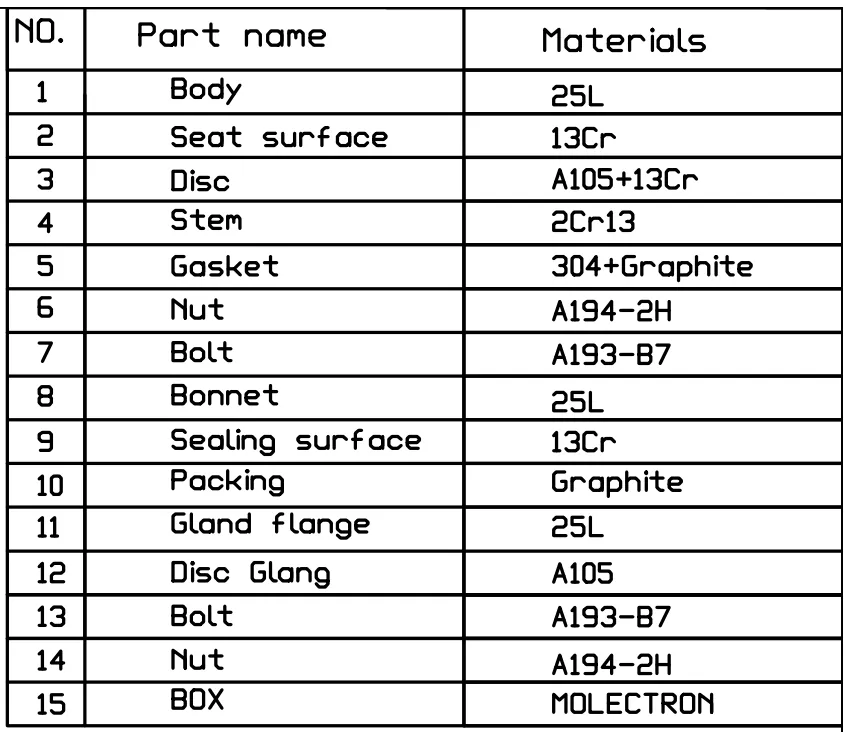

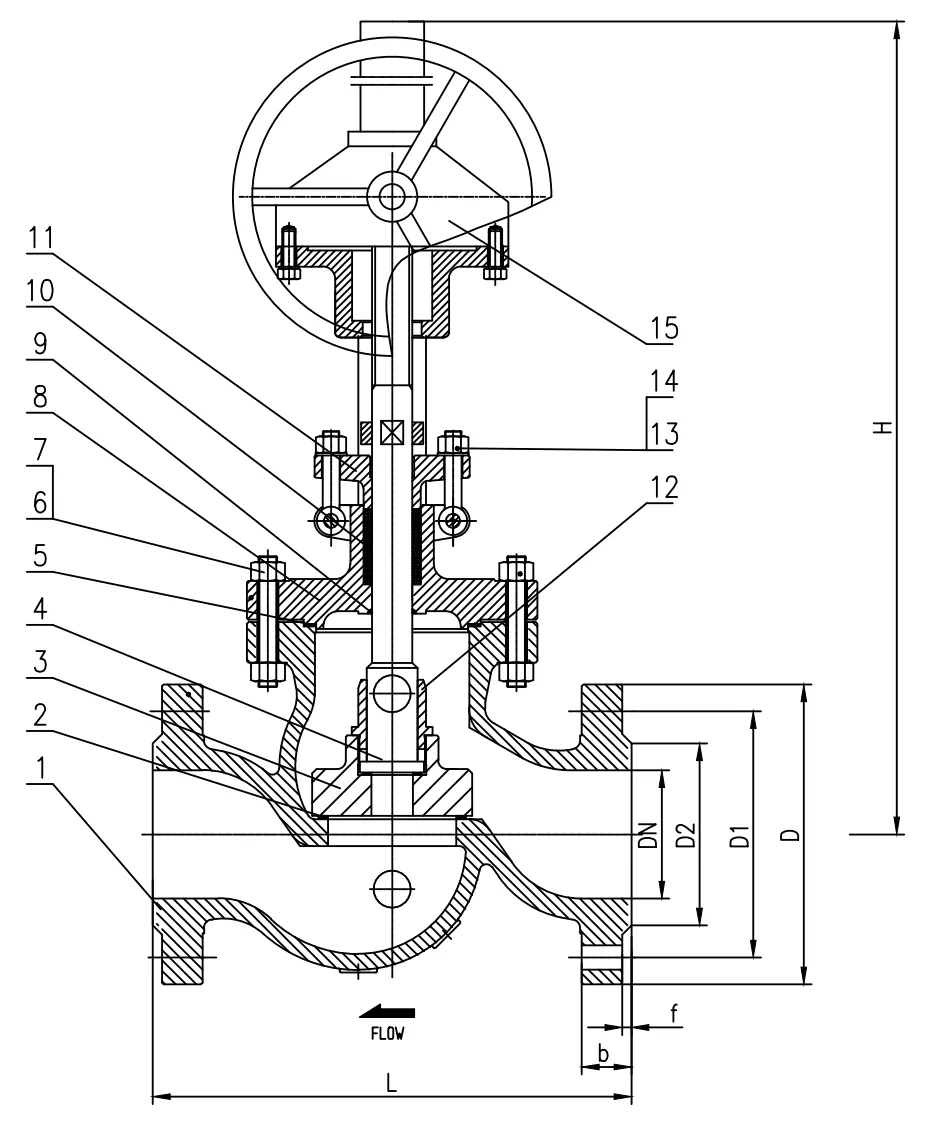

| 매개변수 | 사양 | 부품 번호 및 재료 |
|---|---|---|
| 설계 표준 | API 600, GOST 12815, DIN 3356 | 1. 본체/보닛:주강 25L |
| 크기 범위 | DN150 – DN600(6" – 24") | 3. 디스크:단조 A105 + 13Cr 하드페이싱 |
| 압력 등급 | 클래스 150 – 클래스 600 / PN16 – PN100 | 6 / 7. 너트/볼트:ASTM A194‑2H / A193‑B7 |
| 작동 | 수동 폐쇄형 웜/베벨 기어박스 | 10. 줄기 포장:다이성형 유연성 흑연 |
| 플랜지 마감 | 부드러운 / 톱니 모양의 / RTJ 플랜지 | 11 / 12. 글랜드 조립:25L / A105 강철 |
제품 응용
- 지역 난방 네트워크:도시 난방 네트워크의 주요 열수 공급 및 우회 라인.
- 석유화학 정제:대구경 원유 운송 및 탱크 팜 격리(Rosneft & Petronas 프로젝트)
- 야금 석탄 유틸리티:대용량 가스 및 냉각수 운송(China Shenhua Group).
맞춤화 프로세스
- 엔지니어링 도면 승인:맞춤형 면대면 치수 및 플랜지 표준 일치.
- 사내 쉘 캐스팅:사전 코팅된 모래 성형, 주입 및 100% 분광학적 검증.
- 정밀 CNC 가공:4축 수직 및 수평 머시닝 센터는 씰링 시트의 엄격한 공차를 보장합니다.
- 테스트 및 페인트 코팅:수압 테스트 후 견고한 부식 방지 에폭시 페인팅이 진행됩니다.
포장 및 보증
- 포장:내부 보강 바와 부드러운 폼 충격 흡수 기능을 갖춘 맞춤형 목재 상자입니다.
- 리드타임:크기 및 맞춤형 플랜지 드릴링 사양에 따라 20~35일.
- 서비스 및 보증:18개월 공장 보증; 즉시 발송이 가능한 전체 교체 부품 재고.
자주 묻는 질문(FAQ)
대구경 기어박스 글로브 밸브에는 어떤 크기를 사용할 수 있습니까?
Hanno는 다양한 압력 등급에서 DN150(6")부터 DN600(24")까지의 대구경 기어박스 구동 주강 글로브 밸브를 생산합니다.
기어박스 작동 장치를 현장에서 교체하거나 전기 작동 장치로 전환할 수 있습니까?
예, 장착 플랜지는 ISO 5210 표준을 따르므로 라인에서 밸브를 제거하지 않고도 쉽게 교체하거나 향후 자동화 업그레이드가 가능합니다.
대구경 설치 시 디스크 정렬 불량을 어떻게 방지합니까?
당사의 디스크는 정밀 가공된 디스크 글랜드 가이드와 이중 가이드 스템 정렬 기능을 갖추고 있어 모든 흐름 방식에서 시트 접촉이 수직으로 유지됩니다.
