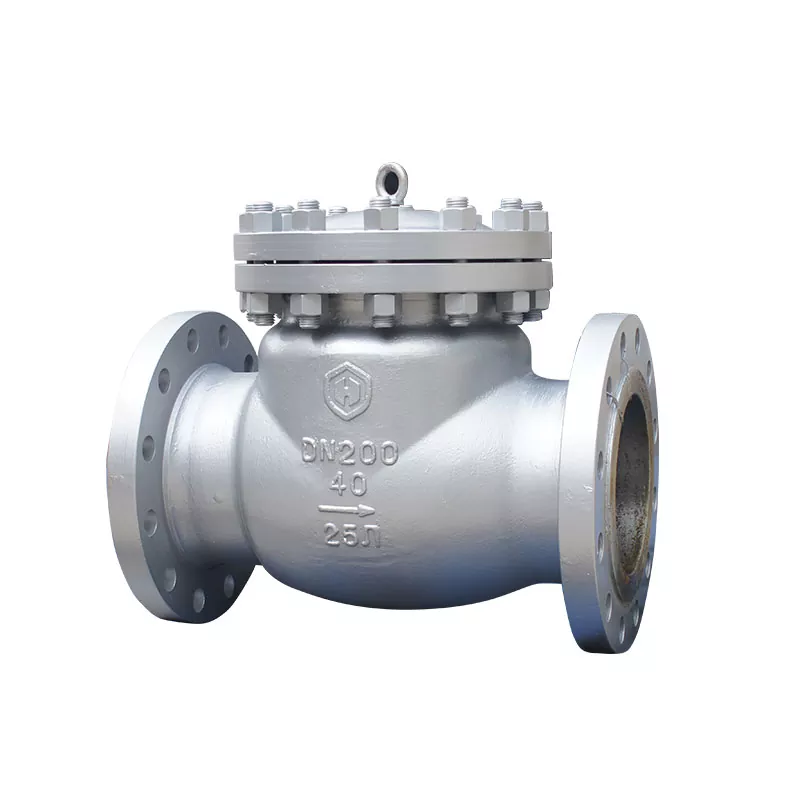

스윙 체크 밸브의 구조와 원리는 무엇입니까?

I. 밸브 구조

1. 밸브 본체 : 그것은밸브를 점검하십시오유체 저항을 줄이기 위해 일반적으로 간소화 된 설계로.

2. 밸브 커버 : 밸브 본체의 상단을 덮고 밸브 내부의 부품을 고정하고 보호하는 데 사용됩니다.

3. 밸브 디스크 : 일반적으로 디스크 모양의 체크 밸브의 핵심 구성 요소이며 밸브 시트 채널 외부의 핀 주위에서 회전합니다.

4. 로커 : 로커 암이라고도 불리는이 제품은 밸브 디스크에 연결되어 있으며 밸브 디스크의 회전을 지원하는 데 사용됩니다.

5. 밀봉 링 : 밸브 디스크와 밸브 시트 사이에 위치하여 밸브가 닫힐 때 밀봉을 보장합니다.

6. 보조 스프링 또는 무거운 해머 구조 : 특히 저압 조건에서 밸브의 밀봉 성능을 향상시키는 데 사용됩니다.

밸브 디스크의 수에 따르면스윙 체크 밸브단일 디스크 유형, 이중 디스크 유형 및 다중 디스크 유형으로 나눌 수 있습니다. 단일 디스크 유형은 중간 구경 스윙 체크 밸브에 적합하며, 더블 디스크 유형은 더 큰 직경에 적합하며, 다중 디스크 유형은 대규모 구경 체크 밸브에 적합합니다.

II. 밸브의 작동 원리

스윙 체크 밸브의 작동 원리는 유체 압력과 밸브 디스크의 데드 중량을 기반으로합니다.

1. 닫힌 상태 : 유체가 파이프 라인 시스템으로 흐르지 않으면 밸브 디스크가 밸브 시트에 단단히 맞아 밀봉 된 상태를 형성하여 유체가 통과되는 것을 방지합니다.

2. 개방 상태 : 유체가 밸브로 흐르면 유체 압력이 밸브 디스크에 작용하여 핀 주위로 회전하고 밸브를 엽니 다. 동시에, 유체의 영향으로 인해 밸브 디스크가 열려있어 유체가 정상적으로 흐를 수 있습니다.

3. 닫힌 상태 (Backflow) : 유체가 흐르지 않거나 반대 방향으로 흐르면 밸브 디스크가 Deadweight 또는 Spring Force의 동작 하에서 핀 주위로 회전하여 밸브를 닫아 유체가 뒤로 흐르지 않도록합니다.

밸브 디스크스윙 체크 밸브로커에 연결되어 있으며 특정 각도로 핀 주위로 회전 할 수 있습니다. 파이프 라인 유체가 지정된 방향으로 흐르면 밸브 디스크의 입구 압력이 출구 압력보다 높습니다. 현재 밸브 디스크는 밸브 시트에서 밀려 나고 핀 주변의 특정 위치로 회전하고 밸브는 개방 상태에 있습니다. 유체가 오른쪽에서 왼쪽으로, 즉 역류로 흐르면 밸브 디스크의 오른쪽 압력이 왼쪽 압력보다 높습니다. 양쪽의 압력 차이에 의해 생성 된 힘은 밸브 디스크를 밸브 시트로 눌러 유체가 통과 할 수 없으므로 매체가 뒤로 흐를 수 없습니다. 유체 압력이 클수록 밀봉 표면이 더 단단하고 밀봉 효과가 더 좋습니다.
