산업용 유체 시스템 전반에 걸쳐 체크 밸브가 어떻게 사용됩니까?

추상적인

체크 밸브장비 손상, 오염 또는 시스템 불안정을 유발할 수 있는 역류를 방지하면서 매체가 한 방향으로 흐르도록 설계된 현대 유체 제어 시스템의 중요한 구성 요소입니다. 이 기사에서는 작동 원리, 기술 매개변수, 적용 시나리오 및 선택 논리에 초점을 맞춰 체크 밸브에 대한 심층적인 조사를 제공합니다. 일반적인 운영 질문과 향후 개발 방향을 분석함으로써 콘텐츠는 엔지니어, 조달 전문가 및 시스템 설계자가 산업 모범 사례에 맞춰 정보에 근거한 결정을 내릴 수 있도록 지원하는 것을 목표로 합니다.

목차

• 1. 제품 개요 및 핵심 목적
• 2. 기술 매개변수 및 제품 사양
• 3. 일반적인 체크 밸브 질문 및 자세한 답변
• 4. 응용 시나리오 및 산업 적응
• 5. 향후 개발 및 시장 방향
• 6. 브랜드 관점 및 연락처 안내

1. 제품 개요 및 핵심 목적

역류 방지 밸브 또는 일방향 밸브라고도 알려진 체크 밸브는 유체 흐름을 단일 방향으로 허용하고 역방향 움직임을 자동으로 차단하도록 설계된 기계 장치입니다. 체크 밸브의 핵심 기능은 압력 서지, 유체 해머, 교차 오염과 같은 역류 관련 위험으로부터 펌프, 압축기, 파이프라인 및 보조 장비를 보호하는 것입니다.

액체, 가스, 증기 또는 혼합 매체와 관련된 산업 시스템에서 체크 밸브는 차압과 중력 또는 스프링 메커니즘에 의존하여 외부 작동 없이 작동합니다. 이러한 자체 조절 동작으로 인해 수처리, 석유 및 가스, 화학 처리, HVAC, 발전 및 식품 등급 제조와 같은 분야에서 필수 불가결합니다.

이 기사의 중심 목적은 복잡한 시스템 내에서 체크 밸브가 어떻게 작동하는지, 해당 매개변수가 성능에 어떤 영향을 미치는지, 적절한 선택이 장기적인 작동 신뢰성에 어떻게 기여하는지를 명확히 하는 것입니다.

2. 기술 매개변수 및 제품 사양

체크 밸브를 전문적으로 평가하려면 재료 호환성, 압력 등급, 연결 표준 및 응답 특성에 주의를 기울여야 합니다. 다음은 일반적인 산업용 등급 체크 밸브를 나타내는 통합 사양 개요입니다.

각 매개변수는 시스템 호환성에 직접적인 영향을 미칩니다. 예를 들어, 재료 선택은 내식성 요구 사항에 맞춰야 하며, 압력 등급은 안전 여유를 보장하기 위해 최고 작동 조건을 초과해야 합니다.

3. 일반적인 체크 밸브 질문 및 자세한 답변

Q1: 체크 밸브는 외부 제어 없이 어떻게 역류를 방지합니까?

체크 밸브는 파이프라인 내의 압력 차이에 의존합니다. 업스트림 압력이 다운스트림 압력을 초과하면 내부 디스크, 볼 또는 플랩이 자동으로 열립니다. 흐름이 역전되면 압력 불균형으로 인해 폐쇄 요소가 시트에 강제로 작용하여 역방향 움직임을 차단하는 씰이 생성됩니다. 이 수동 작동으로 인해 액추에이터나 센서가 필요하지 않습니다.

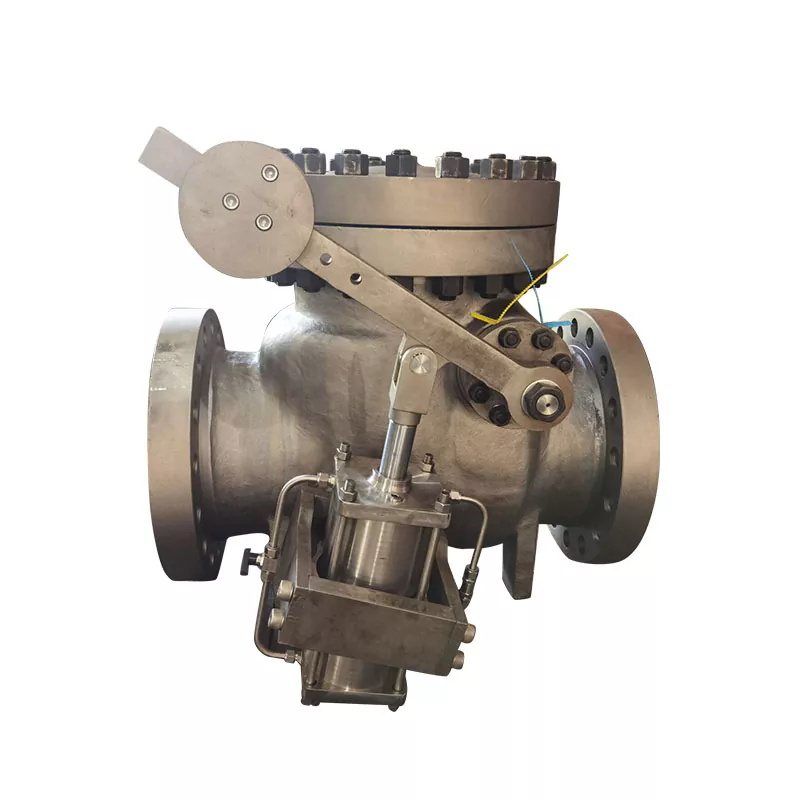

Q2: 고압 시스템의 체크 밸브는 어떻게 선택해야 합니까?

고압 응용 분야를 선택하려면 최대 작동 압력, 서지 압력 및 폐쇄 응답 시간을 평가해야 합니다. 수격 현상을 최소화하려면 스프링 보조 메커니즘과 강화 시트가 있는 밸브가 선호됩니다. ASME 또는 EN과 같은 국제 압력 표준을 준수하는 것도 중요합니다.

Q3: 설치 방향이 체크 밸브 성능에 어떤 영향을 미치나요?

설치 방향에 따라 중력 및 흐름 역학이 폐쇄 메커니즘과 상호 작용하는 방식이 결정됩니다. 스윙 체크 밸브는 일반적으로 수평 설치가 필요한 반면, 리프트 또는 스프링 장착 설계는 수직으로 설치할 수 있습니다. 방향이 잘못되면 폐쇄 지연, 누출 또는 조기 마모가 발생할 수 있습니다.

Q4: 체크 밸브는 얼마나 자주 검사하거나 유지 관리해야 합니까?

검사 간격은 미디어 유형, 작동 빈도 및 환경 조건에 따라 다릅니다. 깨끗한 물 시스템에서는 연간 검사로 충분할 수 있는 반면, 화학 물질 또는 슬러리 응용 분야에서는 시트 침식, 디스크 오염 또는 스프링 피로를 확인하기 위해 분기별 검사가 필요할 수 있습니다.

4. 응용 시나리오 및 산업 적응

체크 밸브는 산업 인프라 전반에 걸쳐 널리 배포됩니다. 급수 네트워크에서는 정전 시 펌프가 역회전하지 않도록 보호합니다. 석유 및 가스 파이프라인에서는 압력 구역을 격리하고 처리 장치 간의 교차 흐름을 방지합니다. HVAC 시스템은 체크 밸브를 활용하여 순환 루프를 안정화하고 에너지 효율성을 유지합니다.

식품 및 제약 산업에서는 박테리아 축적을 방지하기 위해 매끄러운 내부 표면과 위생 연결부를 갖춘 위생적인 ​​체크 밸브 설계를 우선시합니다. 한편, 발전설비에는 극한의 조건에서도 긴 서비스 주기를 유지할 수 있는 고온, 고압의 체크 밸브가 요구됩니다.

5. 향후 개발 및 시장 방향

체크 밸브의 발전은 자동화 증가, 환경 규제 강화, 예측 유지 관리에 대한 요구에 의해 주도됩니다. 이중 스테인리스강 및 복합 코팅과 같은 고급 소재는 부식성 환경에서 사용 수명을 연장합니다. 유량 및 진동 감지용 센서를 통합한 지능형 모니터링 솔루션이 점차 밸브 어셈블리에 통합되고 있습니다.

시장 관점에서 보면 표준화된 모듈식 설계와 압력 손실 감소 구성이 특히 에너지 효율적이고 배기가스 배출이 적은 시스템에서 선호되는 선택이 되고 있습니다.

6. 브랜드 관점 및 연락처 안내

이러한 진화하는 환경 속에서,한노정밀 제조, 엄격한 품질 관리, 응용 중심 밸브 엔지니어링에 지속적으로 중점을 두고 있습니다. 제품 개발을 실제 시스템 요구 사항에 맞춰 조정함으로써 브랜드는 다양한 산업 부문에서 안정적인 운영을 지원합니다.

프로젝트별 상담, 기술 문서 또는 맞춤형 체크 밸브 솔루션의 경우 정확한 선택과 장기적인 신뢰성을 보장하기 위해 전문적인 커뮤니케이션이 권장됩니다.

문의하기
시스템 요구 사항을 논의하거나 세부 사양을 요청하려면 Hanno 기술 팀에 문의하여 맞춤형 지원과 적시 응답을 받으십시오.
