API 체크 밸브: 선택, 설치 및 유지 관리에 대한 실용 가이드

● 2026-07-23 ● - ● 나에게 메시지를 남겨주세요

정유, 석유화학, 파이프라인 운송과 같은 산업 부문에서 체크 밸브는 매체 역류를 방지하고 펌프 및 압축기와 같은 중요 장비를 보호하는 데 필수적인 역할을 합니다. 다양한 표준 중에서 API(American Petroleum Institute) 표준 시스템은 전 세계적으로 가장 널리 채택되는 기술 사양 중 하나입니다. 이 문서에서는 핵심 내용을 다루는 실습 가이드를 제공합니다.API 체크 밸브표준, 주요 선택 기준, 설치 모범 사례 및 테스트 요구 사항.

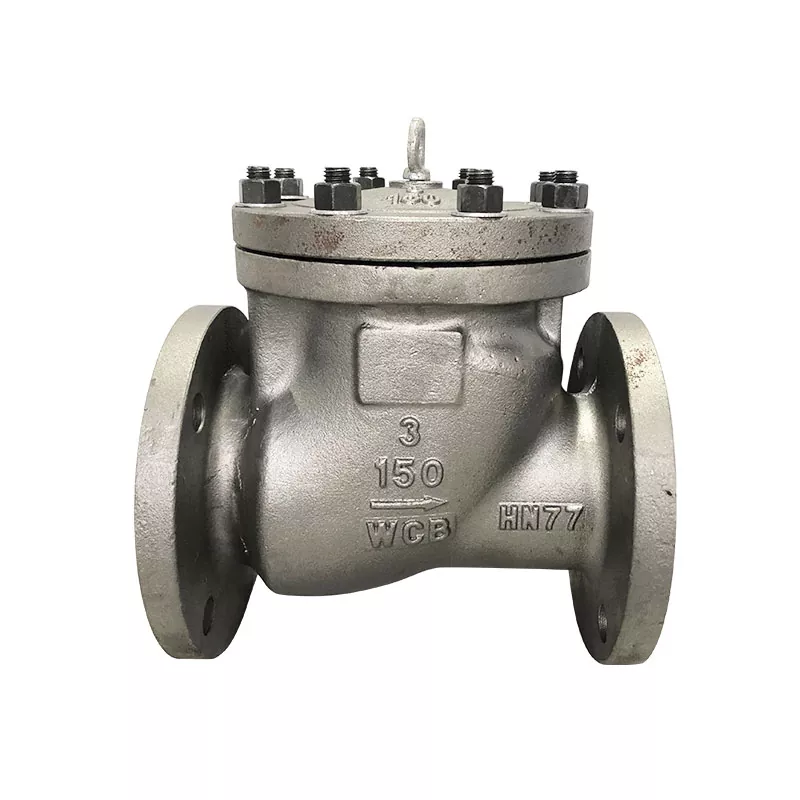

API Check Valve

핵심 표준: API 594와 API 6D

흔히 혼동되는 점은 API 594와 API 6D의 차이점입니다. 이들은 완전히 다른 애플리케이션 시나리오를 다룹니다.

API 594는 주로 정유소, 화학 공장, 상부 해양 시설에서 발견되는 공정 배관에 사용되는 웨이퍼 및 러그 유형 체크 밸브를 다룹니다. 이는 NPS 2에서 NPS 48까지의 크기와 클래스 150에서 2500까지의 압력 등급을 갖춘 이중 플레이트, 단일 플레이트 및 틸팅 디스크 설계에 적용됩니다.

반면 API 6D는 원유, 천연가스, 정제 제품을 운송하는 장거리 전송 시스템에 사용되는 파이프라인 밸브의 표준입니다. 여기에는 최대 NPS 60 이상의 크기를 갖춘 스윙형, 피스톤형 및 이중 플레이트 체크 밸브가 포함되며 더 엄격한 테스트 요구 사항이 적용됩니다.

선택 조언: 프로젝트에 정유소 또는 화학 단지 내의 공장 내 배관이 포함된 경우 API 594를 참조하십시오. 스테이션을 연결하는 송전선이 포함된 경우 API 6D 표준이 필수입니다.

웨이퍼와 러그 유형: 선택 방법

이는 API 594 체크 밸브 선택에서 가장 빈번하게 이루어지는 결정 중 하나입니다. 두 유형 모두 동일한 내부 메커니즘을 공유합니다. 차이점은 본체 구성과 장착 방법에만 있습니다.

특징	웨이퍼 종류	러그 유형
설치	관통 볼트로 두 플랜지 사이에 고정됨	나사형 러그를 통해 각 플랜지에 독립적으로 볼트 체결 가능
막다른 서비스	적합하지 않음(한쪽을 공백으로 하여 압력을 유지할 수 없음)	적합(상류 플랜지에 독립적으로 볼트 체결 가능)
일방적인 유지 관리	불가능(볼트를 풀면 밸브가 이동함)	가능(밸브를 방해하지 않고 하류 배관 제거 가능)
비용	낮추다	약 10~15% 더 높음
무게	거룻배	약간 무거움

주요 결정 포인트: 파이프 끝단에 향후 확장 계획이 있거나 다운스트림 장비가 시스템을 중단하지 않고 유지 관리가 필요한 경우 러그 유형이 유일하게 실행 가능한 선택입니다. 그러한 요구 사항이 없는 일상적인 라우팅의 경우 웨이퍼 유형이 더 나은 경제성을 제공합니다.

선택을 위한 중요한 기술 매개변수

압력 등급 및 재질

시스템의 최대 작동 압력 및 온도에 따라 적절한 압력 등급(클래스 150/300/600 등)을 선택하십시오. 본체 재질의 경우 A216 WCB(탄소강)가 석유 및 가스 서비스에 일반적으로 선택되는 반면, 부식성 매체에는 A351 CF8M(스테인리스강) 또는 이중 스테인리스강이 필요합니다.

흐름 속도 및 임계 속도

체크 밸브는 디스크를 완전히 열려면 충분한 유체 운동 에너지가 필요합니다. 유속이 임계 속도 아래로 떨어지면 디스크가 완전히 열린 위치에 도달할 수 없습니다. 그런 다음 부분적으로 열린 상태로 작동하여 압력 강하 계산이 무효화되고 디스크 떨림(시트를 손상시키는 빠른 진동)이 발생할 수 있습니다.

선택하는 동안 항상 제조업체의 Cv 값과 중요한 속도 데이터를 확인하여 디스크가 최소 정상 유량에서 완전 개방을 달성하는지 확인하십시오.

워터 해머 보호

펌프가 정지되면 파이프라인으로 되돌아오는 물기둥이 체크 밸브에 의해 갑자기 정지되어 워터 해머라고 알려진 압력 충격파가 발생합니다. 스프링 보조식 신속 폐쇄 체크 밸브는 역류 속도가 완전히 발달하기 전에 폐쇄를 완료하여 이러한 영향을 효과적으로 줄일 수 있습니다.

설치 모범 사례

흐름 방향: 밸브 본체에 표시된 화살표는 파이프라인 흐름 방향과 정렬되어야 합니다.
장착 방향: API 594 이중 플레이트 체크 밸브는 일반적으로 수평 설치 또는 수직 상향 흐름에 권장됩니다. 수직 하향 흐름 설치는 피해야 합니다. 이 방향은 디스크 자체 중량을 스프링 하중에 추가하여 마모를 가속화하기 때문입니다.
웨이퍼 밸브: 설치 중에 전면 플랜지 개스킷을 사용하고 제조업체가 지정한 토크 순서와 값에 따라 볼트를 조입니다. 과도한 토크는 밸브 본체를 변형시키고 디스크 바인딩을 유발할 수 있습니다.
파이프 지지대: 파이프라인 무게가 밸브 본체에 직접 지탱되어 변형이 발생할 수 없도록 밸브 근처에 독립 파이프 지지대를 설치합니다.

공장 테스트 표준(API 598)

API 체크 밸브는 배송 전에 API 598에 따라 검사 및 압력 테스트를 거쳐야 합니다. 세 가지 주요 테스트는 다음과 같습니다.

테스트 유형	테스트 매체	압력	목적
쉘 테스트	물 또는 비부식성 액체	1.5 × CWP	압력이 포함된 부품(본체 및 보닛)의 무결성을 확인합니다.
고압 시트 테스트	물 또는 비부식성 액체	1.1 × CWP	작동 압력에서 시트 밀봉을 확인합니다.
저압 시트 테스트	공기 또는 가스	0.4~0.7bar(6~10psi)	저압 조건에서 시트 밀봉을 검증합니다.

허용되는 누출율은 등급에 따라 다릅니다. 금속 시트 체크 밸브는 정의된 허용 누출을 허용하는 비율 B를 따릅니다. 소프트 시트 밸브는 눈에 보이는 누출이 없어야 합니다.

유지 관리 지침

일상적인 유지 관리는 다음 영역에 중점을 두어야 합니다.

정기 검사: 밸브 본체의 외부 부식 여부와 플랜지 연결부의 누출 징후를 점검하십시오.
음향 모니터링: 작동 중 지속적으로 딸깍거리는 소리나 망치질하는 소리(채터링)가 발생하면 유속이 부족하거나 크기 조정 문제가 발생할 수 있음을 나타냅니다.
잔해물 제거: 라인의 용접 슬래그, 녹 및 기타 잔해물이 시트 영역에 쌓여 내부 누출을 일으킬 수 있습니다. 주기적인 분해 및 청소가 필요할 수 있습니다.
스프링 검사: 디스크가 늦게 닫히거나 완전히 닫히지 않으면 스프링 피로가 발생한 것일 수 있으므로 교체를 권장합니다.

적절한 선택과 사용API 체크 밸브애플리케이션 이해(API 594 대 API 6D), 올바른 장착 스타일(웨이퍼 대 러그) 선택, 완전 개방을 보장하기 위한 유속 확인, 엄격한 테스트 프로토콜 준수, 정기적인 유지 관리 수행 등 5가지 핵심 사항을 중심으로 진행됩니다. 이러한 체계적인 접근 방식을 따르면 가장 까다로운 산업 조건에서도 장기간 신뢰할 수 있는 성능이 보장됩니다.
