제품 설명

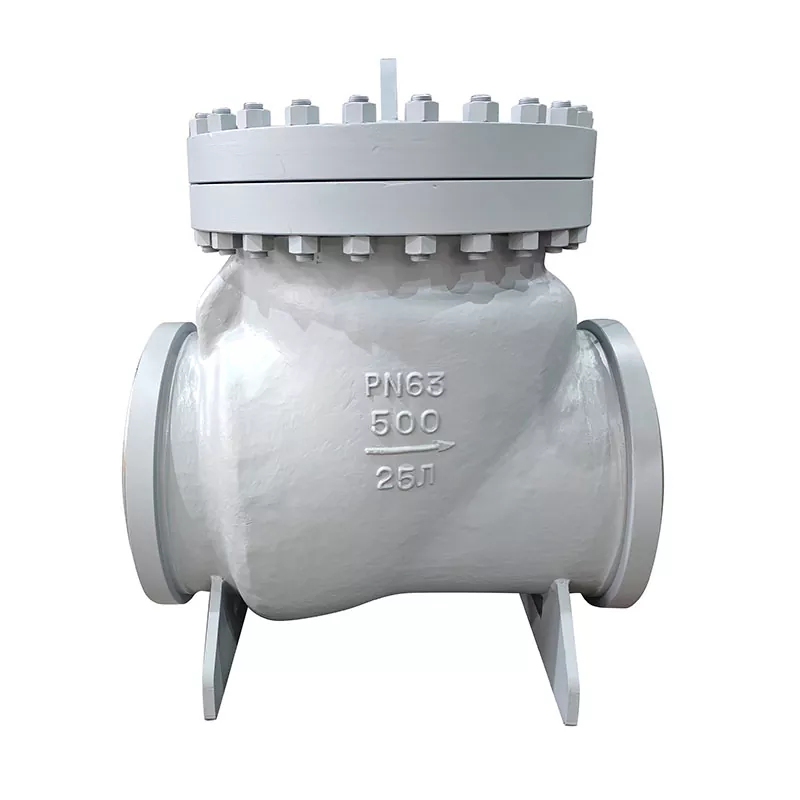

한노 밸브 맞대기 용접식 체크 밸브는 내부 로커암 회전식 개방 구조를 갖추고 있으며 모든 개폐 부품이 밸브 본체 내부에 설치되어 중간 플랜지의 실링 개스킷과 실링 링을 제외하고 외부 누출을 방지합니다. 로커 튜브와 밸브 릴리스 연결은 구형 연결 구조를 사용하여 밸브에 360도 자유도와 미세 위치 보상을 제공합니다. 이 밸브는 물, 증기, 오일, 질산, 아세트산 및 요소와 같은 깨끗한 매체에 이상적이지만 고체 입자 또는 고점도를 포함하는 매체에는 적합하지 않습니다. 이는 석유, 화학, 의약품, 비료 및 전기와 같은 산업의 파이프라인에 일반적으로 사용됩니다.
제품 주요 특징
당사의 맞대기 용접 체크 밸브는 전력, 화학, 석유 및 수자원 보존과 같은 산업에서 선택되었습니다. 다년간의 경험을 통해 다양한 산업 응용 분야의 요구 사항을 충족하는 것으로 입증되었습니다.
최고 품질의 제품 품질을 유지하기 위해 지속적으로 개선합니다.
국내외 고객들로부터 신뢰를 받고 있습니다.
Hengnuo 밸브 정보
Zhejiang Hengnuo Valve Manufacturing Co., Ltd.는 중국 산업용 밸브 제조 기지인 Zhejiang Lishui Bihu 밸브 산업 지역에 위치한 25년의 밸브 제조 경험을 보유하고 있으며 생산 면적은 18000m2입니다. Hengnuo Valve에는 150명의 직원, 32명 이상의 수석 기술자가 있습니다. 회사의 주요 제품은 게이트 밸브, 체크 밸브, 글로브 밸브 및 발전소 밸브입니다. Hengnuo Valve는 또한 최첨단 사전 코팅 모래 기술을 사용하는 자체 주조 공장을 보유하고 있으며 공장에 고품질 및 고정밀 주조를 제공하고 Hengnuo Valve의 품질과 생산 시간을 크게 향상시켰습니다.
Hanno 밸브 맞대기 용접 체크 밸브의 핵심 장점
Hanno Valve 맞대기 용접 체크 밸브는 기존 체크 밸브 설계에 비해 몇 가지 뚜렷한 장점을 제공합니다. 내부 로커암 회전 구조는 모든 움직이는 부품이 압력 경계 내부에 유지되도록 보장하여 잠재적인 누출 경로를 최소화합니다. 중간 플랜지 밀봉 개스킷과 밀봉 링만 외부 접점이므로 유지 관리 및 검사 루틴이 단순화됩니다.
로커 튜브와 밸브 릴리스 사이의 구형 연결은 360도 자유도와 미세 위치 보상을 제공합니다. 이 기능을 통해 Hanno Valve 맞대기 용접 체크 밸브는 바인딩 없이 사소한 파이프 정렬 불량 및 열 팽창을 수용할 수 있습니다. 결과적으로 사용자들은 서비스 간격이 길어지고 밀봉 표면의 마모가 줄어든다고 보고합니다.
신뢰할 수 있는 맞대기 용접 체크 밸브를 찾는 조달 전문가를 위해 Hanno 밸브 제품 라인은 업스트림 석유 및 가스, 화학 처리, 고순도 제약 시스템을 비롯한 까다로운 응용 분야에서 일관된 성능을 제공합니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 크기 범위 | 1/2인치 ~ 20인치(DN15 ~ DN500) |
| 압력 등급 | ASME 클래스 150~2500, PN16~PN420 |
| 본체 재질 | WCB, WC6, WC9, CF8, CF8M, CF3M, 듀플렉스 스테인레스 스틸 |
| 시트 및 디스크 재료 | SS304, SS316, Stellite 하드페이싱(옵션) |
| 연결 종료 | 맞대기 용접 끝 ASME B16.25 |
| 온도 범위 | -29°C ~ +425°C(요청 시 더 높음) |
| 적용 가능한 미디어 | 물, 증기, 기름, 질산, 아세트산, 요소(청정 매체만 해당) |
| 설계 표준 | API 6D, ASME B16.34, ISO 15761 |
재료 비교 및 작동 한계
| 재료 등급 | 100°F에서의 최대 작동 압력 | 일반적인 서비스 |
|---|---|---|
| WCB 탄소강 | 285psi(클래스 150) / 740psi(클래스 300) | 물, 증기, 기름, 가스 |
| CF8M 316 스테인레스 스틸 | 275psi(클래스 150) / 720psi(클래스 300) | 부식성 및 산성 매체, 제약 라인 |
| CF3M 저탄소 316L | 275psi(클래스 150) | 요소, 질산, 고순도수 |
| WC9 합금강 | 740psi(클래스 300) 최대 540°C | 고온 증기, 발전소 응용 분야 |
프로젝트에 Hanno 밸브 맞대기 용접 체크 밸브를 선택하는 이유
Hanno Valve 맞대기 용접 체크 밸브를 구매하시면 25년의 제조 전문 지식과 수직 통합 생산 프로세스의 이점을 누릴 수 있습니다. 사내 주조소에서는 사전 코팅된 모래 기술을 사용하여 고정밀 주조물을 생산함으로써 일관된 벽 두께와 결함 없는 부품을 보장합니다. 이는 현장에서의 안정적인 성능으로 직접적으로 해석됩니다.
Hanno Valve 맞대기 용접 체크 밸브는 발전, 석유 및 가스, 화학 처리, 수처리 분야에서 국내외 고객으로부터 신뢰를 받고 있습니다. 주요 엔지니어링 회사의 반복 주문을 통해 제품의 내구성과 가치 제안이 확인됩니다.
성능, 신뢰성 및 비용 효율성의 균형을 이루는 맞대기 용접 체크 밸브를 찾는 구매자를 위해 Hanno Valve는 문서화된 현장 이력과 포괄적인 품질 관리를 바탕으로 입증된 솔루션을 제공합니다.
자주 묻는 질문
Q: Hanno Valve 맞대기 용접 체크 밸브를 수직 라인에 설치할 수 있습니까?
A: 예, 하지만 위쪽 흐름 방향(아래에서 위로)으로만 가능합니다. 디스크는 중력에 의존하여 닫히므로 수직 하향 흐름은 권장되지 않습니다. 구체적인 설치 지침은 Hanno Valve 엔지니어링에 문의하십시오.
Q: 이 밸브에 적합하지 않은 매체는 무엇입니까?
A: Hanno Valve 맞대기 용접 체크 밸브는 깨끗한 매체용으로 설계되었습니다. 적절한 디스크 장착을 방해할 수 있는 고체 입자, 슬러리 또는 고점도 액체를 포함하는 유체에는 사용해서는 안 됩니다.
Q: 각 밸브에는 어떤 문서가 제공됩니까?
A: 표준 문서에는 재료 테스트 인증서(EN 10204 3.1), 정수압 테스트 보고서, 육안 검사 기록 및 밸브 식별 태그가 포함됩니다. 요청 시 제3자 검사를 준비할 수 있습니다.
Q: Hanno Valve 맞대기 용접 체크 밸브의 일반적인 리드 타임은 얼마나 됩니까?
A: 표준 리드타임은 자재 등급 및 수량에 따라 영업일 기준 15~30일입니다. 사내 주조소에서는 WCB 및 CF8M과 같은 일반적인 재료의 리드 타임을 단축할 수 있습니다.
Q: 구형 연결은 어떻게 서비스 수명을 향상시킵니까?
A: 구형 조인트는 최대 ±2도의 각도 오정렬 보상을 제공합니다. 이는 로커 암과 힌지 구성 요소의 응력을 줄여 파이프 열팽창이나 설치 공차로 인한 조기 마모를 방지합니다.
Q: Hanno Valve 맞대기 용접 체크 밸브에 교체 부품을 사용할 수 있습니까?
A: 예, Hanno Valve는 모든 표준 크기에 대해 교체용 씰링 개스킷, 씰링 링 및 전체 트림 어셈블리를 보유하고 있습니다. 정확한 식별을 위해 밸브 일련번호를 가지고 부품 부서에 문의하십시오.
