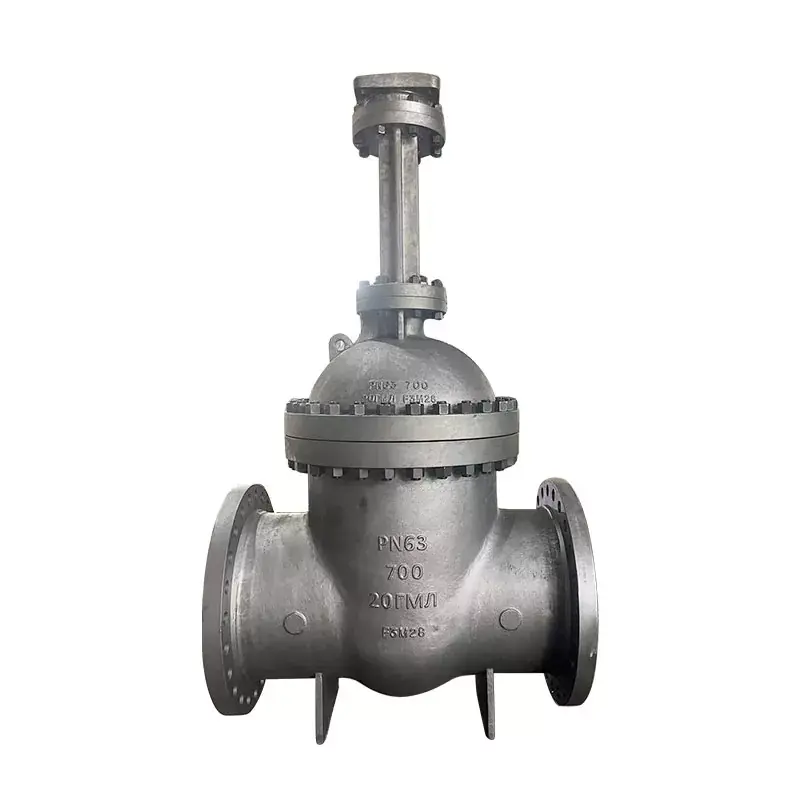

저온 게이트 밸브

Hanno Valve 저온 게이트 밸브는 일반적으로 저온 조건에서 우수한 밀봉 성능을 유지하고 유체 누출을 방지하기 위해 금속 밀봉 구조를 채택합니다. ‌ ‌

저온 게이트 밸브의 주요 재료는 LCB, LCC, LC1, 20GL, 20GML, 스테인레스 스틸 등입니다.

Hanno Valve의 저온 게이트 밸브는 두 가지 유형의 밸브 커버 디자인으로 제공됩니다. 첫 번째 유형은 볼트형 밸브 커버이다. 이 설계에 따르면 밸브 본체와 밸브 커버는 볼트와 너트로 연결되고 개스킷(316 클립 유연성 흑연으로 제작)으로 포장됩니다. 고객이 특별한 요구 사항을 갖고 있는 경우 금속 링을 연결에 사용할 수도 있습니다. 두 번째 디자인 형태는 용접된 밸브 커버입니다. 이 설계 형태에 따르면 밸브 본체와 밸브 커버는 나사산으로 연결되고 완전히 용접 밀봉됩니다. 고객이 특별한 요구 사항을 갖고 있는 경우 용접 연결을 통해 사용할 수도 있습니다.

압력 등급: 1.6Mpa~2.5Mpa

제품 사양: DN15~300mm

제품 재질: 탄소강, 스테인레스 강, 고온 강철

적용 가능한 온도: -45oC~197oC

적용 가능한 매체: 에틸렌, 프로필렌, 액체 질소, 액체 수소

저온 게이트 밸브에 대한 기술 요구 사항:

1. 설계, 제조 및 승인은 JB/T 7749-95를 준수해야 합니다.

2. 주요 재료 : LCB, LF1, LF3, LC3, CF8, F304 등

3. 구조적 길이는 GB/T 12221-1989 표준에 따라야 합니다.

4. 플랜지 연결 크기는 JB/T 79-1994 표준을 준수해야 합니다.

5. 적용 온도 : -46 ~ 196 ° C

6. 밸브의 검사 및 테스트는 JB/T 9092-1999 표준을 준수해야 합니다.

저온 게이트 밸브의 주요 재료:

1. 밸브 본체 및 밸브 커버: 스테인레스 스틸

2. 밸브 스템: 1Cr18Ni9Ti

3. 게이트 및 밸브 시트의 밀봉 표면: 용접된 경질 합금

4. 밸브 스템 너트: 알루미늄 청동

5. 개스킷 : 저온 석면, 왁스 함침 석면 고무 시트

6. 포장 : 유연한 흑연, 폴리 테트라 플루오로 에틸렌, PTFE 함침 석면 로프

7. 핸드 휠: 연성 철 또는 가단성 철
