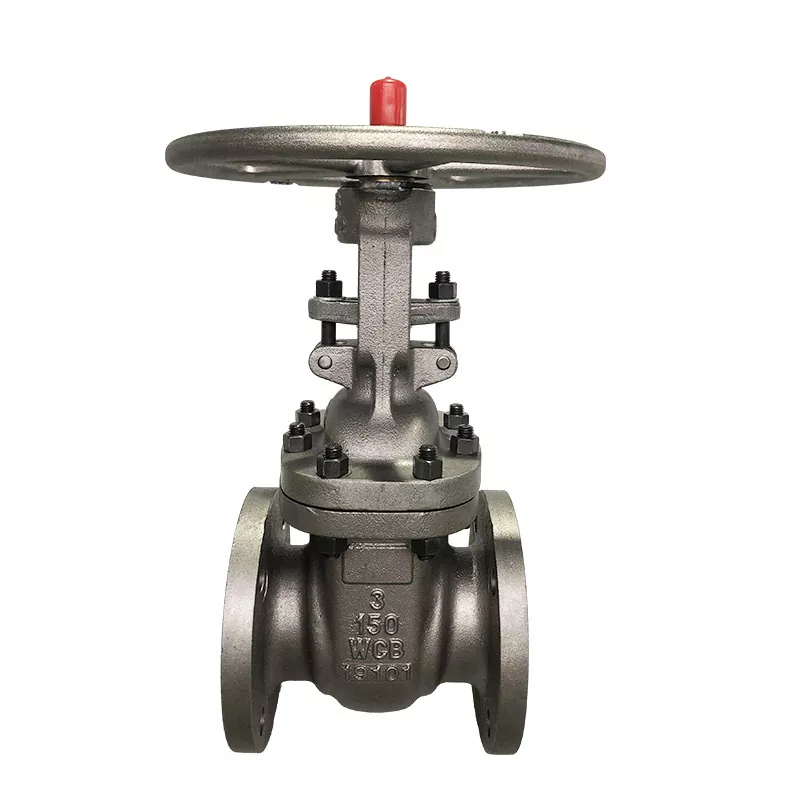

수동 게이트 밸브
Hanno Valve 고품질 수동 게이트 밸브는 주로 개폐 부품 (웨지), 밸브 시트, 밸브 스템 및 핸드 휠로 구성됩니다. 램의 운동 방향은 유체의 방향과 수직이며, 스템은 핸드휠을 회전시켜 웨지를 열거나 닫는 방식으로 구동됩니다. 수동 조작을 사용하면 전환 과정이 상대적으로 쉽고 많은 힘이 필요하지 않습니다.
문의 보내기
제품 설명
작동 원리한노밸브의 고품질 수동 게이트 밸브는 직관적이고 신뢰할 수 있습니다. 작업자가 핸드휠을 회전시키면 밸브 스템과의 나사 결합을 통해 스템 연결 게이트가 수직으로 위 또는 아래로 이동하여 밸브의 개폐를 정밀하게 제어할 수 있습니다. 이 입증된 설계를 기반으로 하는 이 제품은 다음과 같은 중요한 이점을 제공합니다.
- 낮은 유체 저항: 매체가 밸브를 통해 흐를 때 압력 손실이 최소화되어 시스템 에너지 소비 감소에 기여합니다.
- 손쉬운 작동: 나사식 변속기 메커니즘은 잘 설계된 설계를 갖추고 있어 현장에서 가볍고 쉽게 작동할 수 있습니다.
- 무제한 흐름 방향: 밸브는 입구 또는 출구 방향과 관련하여 특정 요구 사항을 부과하지 않으므로 편리한 설치를 촉진하고 매체가 방해받지 않고 압력 강하를 경험하지 않도록 보장합니다.
컴팩트한 구조 및 광범위한 적용 가능성: 단순한 프로파일, 짧은 면간 치수 및 성숙한 제조 공정이 특징인 이 밸브는 다양한 파이프라인 조건에 적응할 수 있습니다.
한노밸브 고품질 수동 게이트 밸브 특성:
- 경량 설계: 밸브 본체는 고급 연성 철로 만들어져 기존 게이트 밸브에 비해 무게가 약 20%-30% 감소하여 설치 및 일일 유지 관리의 어려움이 크게 줄어듭니다.
- 평저형 밸브 시트: 바닥 홈에 불순물이 축적되는 경향이 있는 기존 밸브와 달리 이 밸브는 파이프라인과 일치하는 평저형 설계를 채택하여 돌, 나무 조각, 시멘트 잔여물 및 철가루와 같은 잔해물이 쌓이는 것을 효과적으로 방지하여 밸브가 완전히 닫힐 수 있도록 보장하고 누출 위험을 제거합니다.
- 밸브 플레이트는 내부와 외부가 고품질 고무로 완전히 포장되어 있으며 유럽 표준 고무 가황 공정을 사용하여 가황 후 밸브 플레이트의 정확한 기하학적 치수를 보장합니다. 고무와 연성 철제 게이트 사이의 접착력은 매우 강하고 분리에 강하며 동시에 우수한 탄성을 유지하여 누출 방지 밀봉을 보장합니다.
- 정밀 주조 밸브 본체: 밸브 본체는 정밀 주조 기술을 사용하여 제작되어 높은 치수 정확도를 보장합니다. 밀봉 성능을 보장하기 위해 밸브 본체 내부에 추가 가공이 필요하지 않으므로 제품 일관성이 더욱 향상됩니다.
제품 매개변수
| NB | d | L | 0 | V | R | t | f | D0 | H | N-øh |
|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 50.8 | 178 | 150 | 120.7 | 921 | 14.3 | 2 | 200 | 410 | 4-19 |
| 2-1/2' | 63.5 | 190 | 180 | 139.7 | 104.8 | 15.9 | 2 | 200 | 433 | 4-19 |
| 3' | 76.2 | 203 | 190 | 152.4 | 127.0 | 17.5 | 2 | 250 | 475 | 4-19 |
| 4' | 101.6 | 229 | 230 | 190.5 | 157.2 | 22.3 | 2 | 280 | 576 | 8-19 |
| 6' | 152.4 | 267 | 280 | 241.3 | 215.9 | 23.9 | 2 | 315 | 760 | 8-22 |
| 8' | 203.2 | 292 | 345 | 298.5 | 269.9 | 27.0 | 2 | 355 | 962 | 8-22 |
| 10 | 254.0 | 330 | 405 | 362.0 | 323.8 | 28.6 | 2 | 400 | 1155 | 12-26 |
| 12' | 304.8 | 356 | 485 | 431.8 | 381.0 | 30.2 | 2 | 450 | 1357 | 12-26 |
재료
| 아니요. | 부품명 | 재료 |
|---|---|---|
| 1 | 몸 | ASTM A216-WCB |
| 2 | 보닛 | ASTM A216-VCB |
| 3 | 보닛 볼트 | ASTM A193-B7 |
| 4 | 보닛 너트 | ASTM A194-2H |
| 5 | 글랜드 아이 볼트 | ASTM A193-B7 |
| 6 | 글랜드 너트 | ASTM A194-2H |
| 7 | 바셔 | 강철 |
| 8 | 핀 | 강철 |
| 9 | 핸드휠 | 연성이 있는 철 |
| 10 | 핸드휠 너트 | 강철 |
| 11 | 스템 너트 | 놋쇠 |
| 12 | 고정 너트 | 강철 |
| 13 | 그리스 니플 | 구리 |
| 14 | 글랜드 플랜지 | ASTM A216-VCB |
| 15 | 선 | ASTM A182-F6a |
| 16 | 포장 | 석묵 |
| 17 | 뒷좌석 부싱 | ASTM A182-F6a |
| 18 | 줄기 | ASTM A182-F6a |
| 19 | 틈 메우는 물건 | 강철+흑연 |
| 20 | 디스크 | ASTM A216-WCB+13CR |
| 21 | 좌석 | ASTM A105+STL |

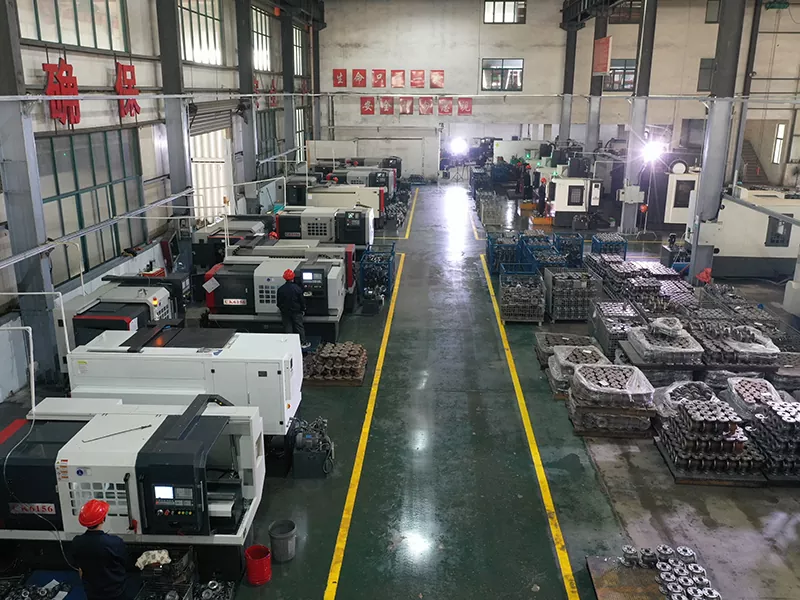

회사의 강점과 품질 보증
Zhejiang Hengnuo Valve Manufacturing Co., Ltd.는 중국 산업용 밸브 제조 기지인 Zhejiang Lishui Bihu 밸브 산업 지역에 위치한 25년의 밸브 제조 경험을 보유하고 있으며 생산 면적은 18,000m2입니다. Hengnuo Valve에는 32명 이상의 수석 기술자를 포함하여 150명의 직원이 있습니다. 회사의 주요 제품은 게이트 밸브, 체크 밸브, 글로브 밸브, 발전소 밸브입니다. Hengnuo Valve는 또한 최첨단 사전 코팅 모래 기술을 사용하여 공장에 고품질, 고정밀 주조를 제공하는 자체 주조소를 보유하고 있어 Hengnuo Valve의 품질과 생산 시간을 크게 향상시킵니다.
맞춤형 서비스 및 인증
한노밸브는 고객의 다양한 요구 사항을 충족하기 위해 포괄적인 맞춤형 솔루션을 제공합니다.
- OEM/ODM 서비스. 고객 도면이나 샘플에 따라 밸브 본체 재질, 연결 치수, 표시 및 포장을 맞춤화할 수 있습니다.
- 인증. 제품에는 재료 테스트 보고서, 압력 테스트 보고서 및 ISO와 같은 관련 시스템 인증이 제공되어 국제 및 지역 표준을 준수할 수 있습니다. 전체 인증서 목록을 보려면 영업팀에 문의하세요.
애프터 서비스 및 배송 세부 정보
우리는 장기적이고 안정적인 판매 후 지원을 제공하기 위해 최선을 다하고 있습니다.
- 보증 약속. 명확한 보증기간이 제공됩니다. 보증기간 내 제조결함으로 인한 성능 문제에 대해서는 신속히 대응하고 기술적인 해결방안을 제시해 드립니다.
- 배송 및 물류. 장거리 운송 중 제품 안전을 보장하기 위해 표준 수출 목재 케이스 또는 맞춤형 포장이 가능합니다. 해상화물, 철도, 항공화물 모두 지원되며 실시간 물류추적 정보도 제공됩니다.
- 배송 문서. 각 배송에는 고객 확인 및 추적성을 위한 포장 목록, 품질 인증서, 검사 보고서가 포함됩니다.
전시회 및 고객 협력 사례
한노밸브는 국내외 전문 전시회를 통해 지속적으로 혁신을 선보이며 다양한 지역의 고객들로부터 인정을 받고 있습니다.
전시 존재. 중국 국제 밸브 전시회(CVS), 베트남 국제 산업 박람회 등 전문 행사에 정기적으로 참가하고 있습니다. 이러한 전시회에서는 밸브 내부 구조 샘플과 작동 시연을 전시하여 구매자가 현장에서 핸드휠 느낌과 밀봉 성능을 테스트할 수 있도록 합니다.
협력 사례. 당사의 제품은 동남아시아, 중동 및 남미를 포함한 시장으로 수출되었습니다. 우리 고객 중 일부는 대규모 지역 물 문제 그룹과 산업 엔지니어링 종합 계약업체입니다. 특정 산업 적용 사례에 대해서는 영업팀에 문의하세요.
