게이트 밸브, 체크 밸브 및 글로브 밸브: 올바른 밸브를 어떻게 선택합니까?

게이트 밸브, 체크 밸브, 그리고글로브 밸브산업용 배관 시스템에 널리 사용되지만 다양한 흐름 제어 요구 사항에 맞게 설계되었습니다. 게이트 밸브는 주로 파이프라인을 격리하는 데 사용되며, 체크 밸브는 역류를 방지하는 반면, 글로브 밸브는 유량 조절을 위해 일반적으로 선택됩니다.

이러한 세 가지 밸브 유형의 작동 방식과 일반적으로 사용되는 위치를 이해하면 특히 서로 다른 압력, 온도 및 매체 조건에서 작업할 때 밸브 선택이 더욱 간단해질 수 있습니다.

게이트 밸브는 무엇을 위해 사용됩니까?

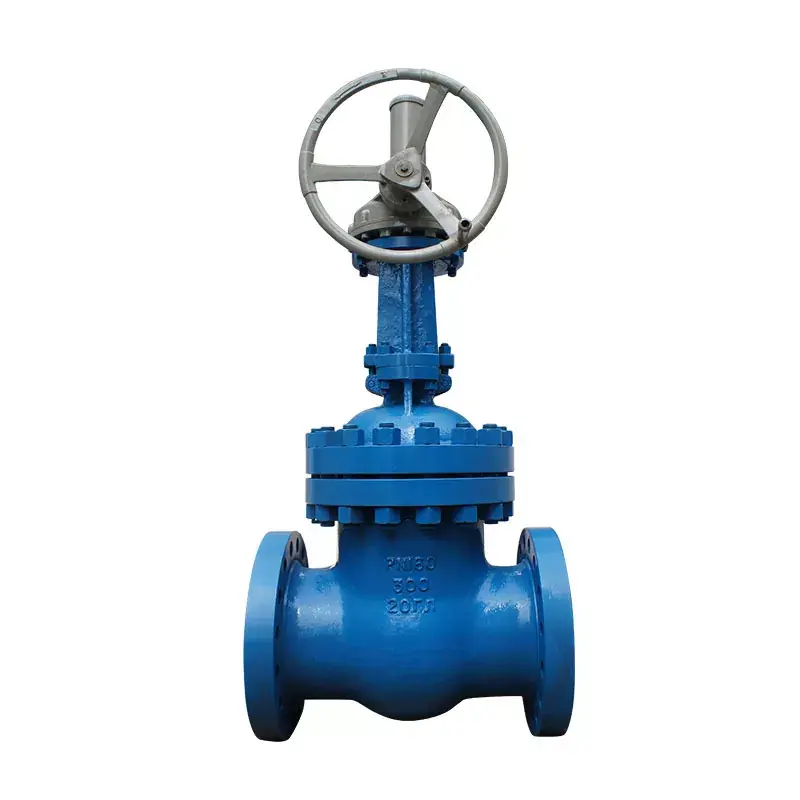

A 게이트 밸브게이트나 웨지를 흐름 통로로부터 멀리 또는 통로 안으로 이동시켜 파이프라인을 열고 닫습니다. 완전히 열리면 게이트가 주 흐름 경로 밖으로 들어 올려지므로 이 밸브 유형은 정상 작동 중에 파이프라인이 완전히 열려야 하는 응용 분야에 적합합니다.

게이트 밸브는 일반적으로 스로틀 밸브보다는 격리 밸브로 사용됩니다. 일반적으로 유지 관리, 장비 교체 또는 공정 제어를 위해 파이프라인 섹션을 차단해야 하는 곳에 설치됩니다.

게이트 밸브의 일반적인 응용

• 석유 및 가스 파이프라인
• 수처리 시스템
• 발전소
• 화학 처리 시스템
• 산업 공정 파이프라인
• 증기 및 유틸리티 시스템

체크 밸브는 어떤 역할을 합니까?

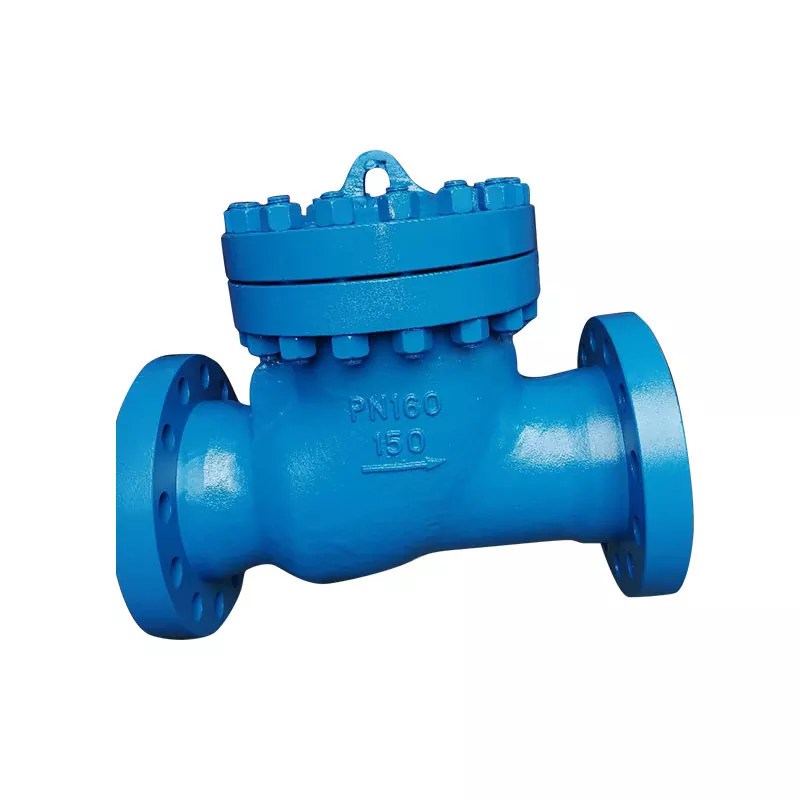

A체크 밸브유체가 한 방향으로만 흐르도록 하고 역류는 방지하도록 설계되었습니다. 수동으로 작동되는 게이트 및 글로브 밸브와 달리 대부분의 체크 밸브는 파이프라인의 흐름 및 압력 조건에 따라 자동으로 작동합니다.

따라서 체크 밸브는 시스템 작동에 영향을 미칠 수 있는 역류로부터 펌프, 압축기 및 기타 장비를 보호하는 데 특히 유용합니다.

체크 밸브의 일반적인 응용 분야

• 펌프 토출 라인
• 급수 시스템
• 보일러 및 증기 시스템
• 석유 및 가스 처리
• 화학 파이프라인
• 냉각수 시스템

체크 밸브는 스윙 체크 밸브, 리프트 체크 밸브 등 다양한 디자인으로 제공됩니다. 적절한 설계는 흐름 방향, 설치 위치, 압력, 유체 특성 및 역류에 필요한 반응을 포함한 요소에 따라 달라집니다.

글로브 밸브는 무엇을 위해 설계되었나요?

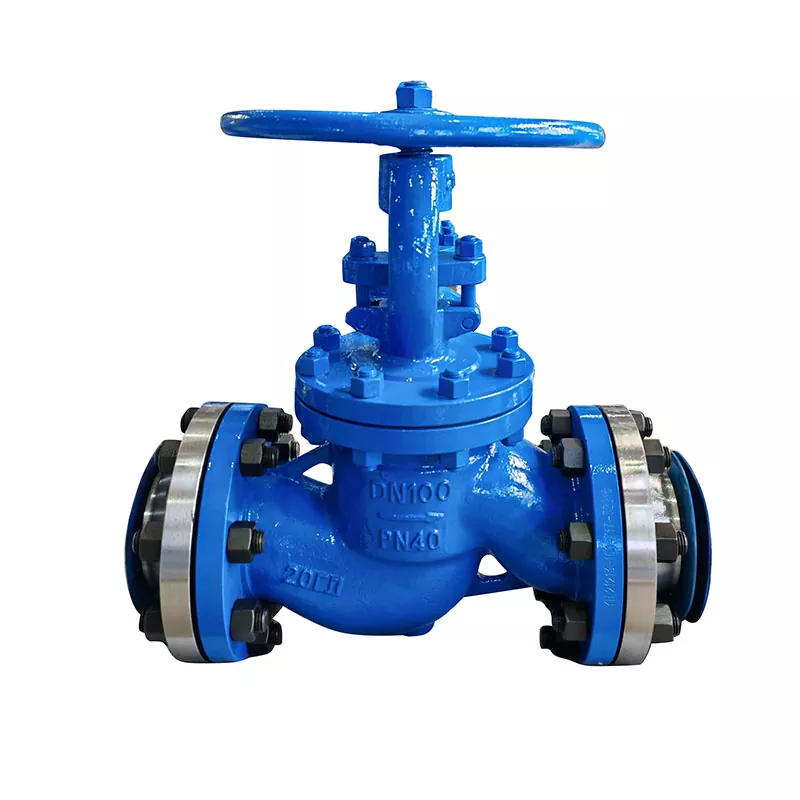

A 글로브 밸브유동 통로를 제어하기 위해 이동식 디스크와 시트를 사용합니다. 그 구조는 단순히 완전히 켜거나 완전히 끄는 것이 아니라 흐름을 조정해야 하는 응용 분야에 적합합니다.

따라서 글로브 밸브는 산업 공정 시스템의 조절 및 흐름 조절에 일반적으로 사용됩니다. 자동 제어가 필요한 경우 수동으로 작동하거나 액추에이터와 결합할 수 있습니다.

글로브 밸브의 일반적인 응용 분야

• 증기 파이프라인
• 냉각수 시스템
• 화학 처리 장비
• 발전 시스템
• 난방 시스템
• 산업 공정 라인

게이트 밸브 vs. 체크 밸브 vs. 글로브 밸브

유량 제어에 어떤 밸브가 더 좋나요?

올바른 선택은 배관 시스템에서 밸브가 수행해야 하는 작업에 따라 달라집니다.

• 파이프라인 격리의 경우:게이트 밸브는 일반적으로 주요 요구 사항이 흐름을 중지하거나 복원하는 것인 경우 고려됩니다.
• 역류 방지를 위해:체크 밸브는 매체가 의도한 방향으로 계속 이동하도록 하는 데 사용됩니다.
• 유량 조절의 경우:작동 중 유량을 조정해야 할 경우 글로브 밸브가 일반적으로 선택됩니다.

이러한 밸브 유형은 반드시 서로 대체할 수 있는 것은 아닙니다. 많은 산업용 시스템에서는 각각이 서로 다른 기능을 수행하기 때문에 함께 설치됩니다.

산업용 밸브를 선택할 때 무엇을 고려해야 합니까?

1. 유체 매체

물, 증기, 석유, 가스 또는 화학 물질과 같이 파이프라인을 통해 흐르는 매체를 식별합니다. 매체는 밸브 재질, 밀봉 요구 사항 및 전체 구조에 영향을 미칩니다.

2. 압력과 온도

밸브를 선택하기 전에 시스템의 작동 압력과 온도를 확인하십시오. 고압 및 고온 서비스에는 특정 본체, 트림, 시트 및 밀봉 재료가 필요할 수 있습니다.

3. 파이프라인 크기

밸브 크기는 파이프라인 및 필요한 흐름 조건과 일치해야 합니다. 연결 유형 및 해당 표준도 주문하기 전에 확인해야 합니다.

4. 흐름방향

체크 밸브를 선택하고 설치할 때 흐름 방향이 특히 중요합니다. 밸브가 올바르게 작동하려면 설계된 흐름 방향에 따라 설치해야 합니다.

5. 격리 또는 규제

밸브 선택 범위를 좁히는 가장 간단한 방법 중 하나는 응용 분야에 절연, 역류 보호 또는 흐름 조절이 필요한지 여부를 결정하는 것입니다.

6. 작동방법

응용 분야에 따라 밸브를 수동으로 작동할 수도 있고, 원격 또는 자동 작동을 위해 공압식, 전기식 또는 기타 액추에이터를 장착할 수도 있습니다.

게이트 밸브, 체크 밸브 및 글로브 밸브를 동일한 시스템에서 사용할 수 있습니까?

예. 이 세 가지 밸브 유형은 동일한 배관 시스템 내에서 서로 다른 기능을 수행할 수 있습니다.

예를 들어, 펌프 시스템은 유지 관리 중에 파이프라인을 격리하기 위해 게이트 밸브를 사용하고 역류를 방지하기 위해 체크 밸브를 사용하며 유량 조정이 필요한 다른 섹션에서는 글로브 밸브를 사용할 수 있습니다.

중요한 점은 단순히 파이프라인 크기에 맞춰서 밸브를 선택하는 것이 아닙니다. 밸브 유형은 먼저 필요한 기능과 일치해야 하며 그 다음에는 압력, 온도, 매체, 재료, 연결 표준 및 작동 조건이 일치해야 합니다.

게이트 밸브, 체크 밸브 및 글로브 밸브에 대한 FAQ

스로틀링에 게이트 밸브를 사용할 수 있습니까?

게이트 밸브는 주로 지속적인 스로틀링보다는 격리를 위해 설계되었습니다. 정기적인 유량 조정이 필요한 경우 글로브 밸브가 더 적합할 수 있습니다.

체크 밸브에 수동 작동이 필요합니까?

대부분의 체크 밸브는 매체의 압력과 흐름을 통해 자동으로 작동하므로 일반적으로 수동 작동이 필요하지 않습니다.

글로브 밸브를 차단용으로 사용할 수 있습니까?

글로브 밸브는 차단 기능을 제공할 수 있지만 주요 장점은 유량 조절입니다. 적절한 선택은 배관 시스템의 요구 사항에 따라 달라집니다.

게이트 밸브와 글로브 밸브 중에서 어떻게 선택합니까?

주요 요구 사항이 파이프라인을 분리하는 것이라면 일반적으로 게이트 밸브가 고려됩니다. 응용 분야에 반복적이거나 제어된 흐름 조정이 필요한 경우 일반적으로 글로브 밸브가 더 적합합니다.

산업용 밸브를 구매할 때 어떤 정보가 필요합니까?

중요한 정보에는 일반적으로 밸브 유형, 공칭 크기, 압력 ​​등급, 작동 온도, 매체, 연결 표준, 재료 요구 사항 및 작동 방법이 포함됩니다. 특수 응용 분야에서는 흐름 조건 및 설치에 대한 정보가 필요할 수도 있습니다.
