산업용 파이프라인 절연을 위해 핸드휠 게이트 밸브가 여전히 신뢰할 수 있는 선택인 이유

추상적인: 핸드휠 게이트 밸브간단한 기계 구조, 수동 작동, 안정적인 밀봉 및 광범위한 적용 유연성을 결합하기 때문에 파이프라인 격리를 위한 실용적인 솔루션으로 남아 있습니다.한노까다로운 서비스 환경에 적합한 재료 구성 및 제조 기능을 갖춘 산업용 및 토목 파이프라인 시스템용으로 설계된 내구성 있는 밸브 솔루션을 제공합니다. 이 가이드에서는 핸드휠 게이트 밸브의 작동 방식, 주요 장점, 설치 요구 사항, 유지 관리 방법 및 구매자가 신뢰할 수 있는 밸브 공급업체를 선택할 때 고려해야 할 요소에 대해 설명합니다.

목차

• 핸드휠 게이트 밸브란 무엇입니까?
• 핸드휠 게이트 밸브는 어떻게 작동합니까?
• 주요 이점은 무엇입니까?
• 어떤 재료가 일반적으로 사용됩니까?
• 핸드휠 게이트 밸브는 어디에 사용됩니까?
• 올바른 밸브를 어떻게 선택해야 합니까?
• 설치 및 유지 관리 요구 사항은 무엇입니까?
• 핸드휠 게이트 밸브는 다른 옵션과 어떻게 비교됩니까?
• 자주 묻는 질문

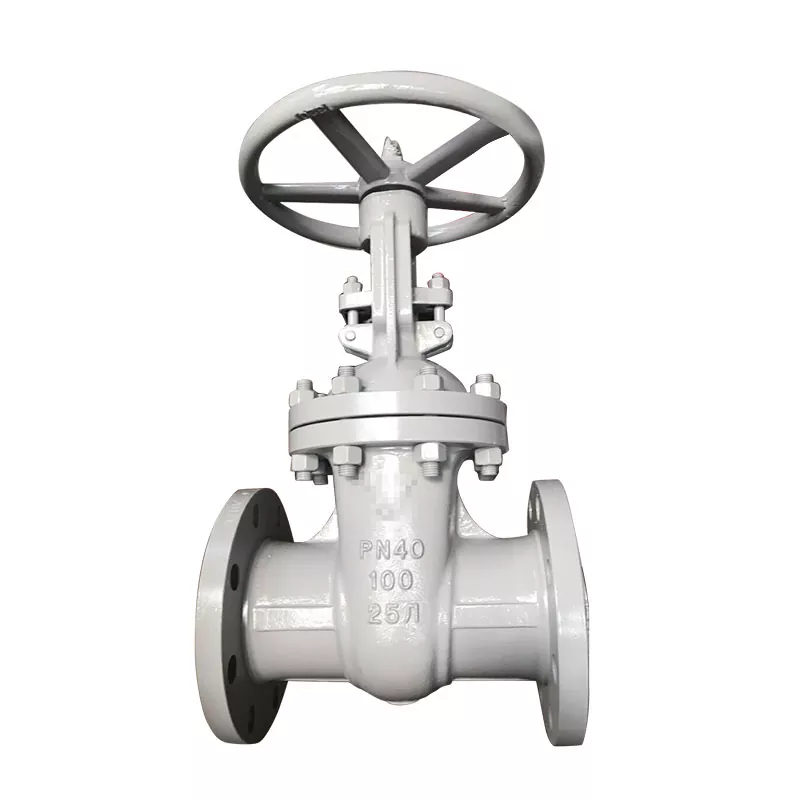

핸드휠 게이트 밸브란 무엇입니까?

핸드휠 게이트 밸브회전 핸드휠을 사용하여 밸브 스템을 이동하고 게이트를 올리거나 내리는 수동 작동 차단 밸브입니다. 게이트가 시트에서 멀어지면 파이프라인이 열리고 매체가 통과할 수 있습니다. 게이트가 좌석에 밀착되면 통로가 차단됩니다.

지속적인 흐름 조정을 위해 설계된 제어 밸브와 달리 게이트 밸브는 주로 완전 개방 또는 완전 폐쇄 서비스용으로 설계되었습니다. 이러한 작동 원리는 조절 기능보다 안정적인 파이프라인 격리가 더 중요한 경우에 특히 유용합니다.

한노의 제품 정보에 따르면 핸드휠 게이트 밸브는 비교적 간단한 구조와 수동 작동 방법이 특징이므로 다양한 산업 및 민간 응용 분야에 적합합니다.

핸드휠 게이트 밸브는 어떻게 작동합니까?

작동 원리는 비교적 간단합니다. 핸드휠을 돌리면 회전 운동이 스템의 선형 운동으로 변환됩니다. 그런 다음 스템은 게이트가 필요한 열림 또는 닫힘 위치에 도달할 때까지 게이트를 수직으로 이동합니다.

1. 핸드휠 회전:작업자는 수동으로 핸드휠을 돌립니다.
2. 줄기 운동:스템은 회전 방향에 따라 움직입니다.
3. 게이트 이동:게이트는 밸브 본체 내부에서 위쪽 또는 아래쪽으로 이동합니다.
4. 흐름 격리:게이트는 밸브 시트와 분리되거나 밸브 시트와 접촉합니다.
5. 최종 위치:밸브는 정상 작동 중에 완전히 열리거나 완전히 닫힌 상태를 유지합니다.

표준 작동의 경우 Hanno는 닫힐 때 시계 방향 회전, 열릴 때 반시계 방향 회전을 지정합니다. 회사의 제품 지침에서는 게이트 밸브를 스로틀링에 사용해서는 안 된다고 강조합니다.

핸드휠 게이트 밸브의 주요 이점은 무엇입니까?

핸드휠 게이트 밸브의 지속적인 인기는 주로 기계적 단순성과 신뢰할 수 있는 격리 기능과 관련이 있습니다. 전기 또는 공압 작동이 불필요한 시설의 경우 수동 조작을 통해 시스템 복잡성을 줄일 수도 있습니다.

한노는 핸드휠 게이트 밸브가 간단한 구조, 수동 제어, 안정적인 밀봉 성능 및 광범위한 응용 분야에 대한 적합성을 제공한다고 설명합니다.

어떤 재료가 일반적으로 사용됩니까?

재료 선택은 밸브 내구성, 밀봉 성능, 내부식성, 다양한 매체 및 작동 조건에 대한 적합성에 직접적인 영향을 미칩니다. 따라서 구매자는 공칭 크기만을 기준으로 밸브를 선택하기보다는 전체 재료 사양을 평가해야 합니다.

예를 들어 Hanno가 게시한 핸드휠 게이트 밸브 구성에는 25L 본체, 13Cr 시트 표면, 2Cr13 스템, 304 플러스 흑연 개스킷, 확장 흑연 패킹, GCr15 베어링, 황동 스템 너트 및 QT400 핸드휠이 나열되어 있습니다.

실제 조달의 경우 최종 자재 사양은 항상 프로젝트의 압력, 온도, 매체, 부식 조건, 해당 표준 및 승인된 밸브 도면을 기준으로 확인되어야 합니다.

핸드휠 게이트 밸브는 어디에 사용됩니까?

핸드휠 게이트 밸브는 주로 격리 장치이기 때문에 운영자가 흐름을 중지하거나 복원하는 간단한 방법이 필요한 많은 파이프라인 시스템에 통합될 수 있습니다.

• 석유 및 정제:파이프라인 격리 및 프로세스 시스템 차단.
• 화학 처리:호환 가능한 프로세스 및 유틸리티 라인을 분리합니다.
• 발전:물, 증기 및 유틸리티 시스템의 격리를 지원합니다.
• 물과 폐수:메인라인 및 장비 격리.
• 산업 제조업:프로세스 파이프라인을 수동으로 격리합니다.
• 일반 토목 시스템:수동 파이프라인 차단으로 충분한 애플리케이션.

한노의 광범위한 게이트 밸브 제품군은 석유, 화학, 제약, 비료, 발전, 수자원 및 폐수, 해양, 야금 및 에너지 응용 분야를 포함한 산업에 적합합니다.

올바른 밸브를 어떻게 선택해야 합니까?

핸드휠 게이트 밸브 선택은 가격보다는 작동 조건부터 시작해야 합니다. 기술적으로 적절한 밸브는 서비스 신뢰성을 향상시키고 장비 작동 수명 동안 유지 관리 위험을 줄일 수 있습니다.

1. 공칭 크기 결정:밸브 크기를 파이프라인 및 연결 요구 사항과 일치시키십시오.
2. 압력 등급 확인:시스템의 최대 작동 조건에 적합한 압력 등급을 선택하십시오.
3. 온도 평가:정상 및 최대/최소 작동 온도를 모두 고려하십시오.
4. 매체를 식별하십시오.물, 기름, 가스, 화학 물질, 증기 또는 기타 매체와의 호환성을 확인하십시오.
5. 본체와 트림 재료를 선택하세요.부식, 침식, 온도 및 기계적 요구 사항을 고려하십시오.
6. 연결 유형 확인:플랜지형, 맞대기 용접형, 나사산형 또는 기타 연결이 필요한지 확인하십시오.
7. 작동 토크를 확인하십시오:대형 밸브나 높은 차압에는 직접 수동 작동보다는 기어박스가 필요할 수 있습니다.
8. 해당 표준을 확인하십시오.프로젝트 사양과 필수 설계, 테스트 및 인증 표준을 검토합니다.

이 마지막 사항은 산업 조달에 특히 중요합니다. Hanno는 또한 직접적인 핸드휠 작동에 과도한 수동 작업이 필요할 수 있는 대형 밸브용 기어박스 작동식 게이트 밸브도 제조합니다. 공개된 기어박스 게이트 밸브 범위에는 DN150~DN1400 및 최대 클래스 2500의 압력 등급이 포함됩니다.

설치 및 유지 관리 요구 사항은 무엇입니까?

밀봉 성능을 유지하고 불필요한 작동 문제를 줄이려면 올바른 설치가 필수적입니다. 설치하기 전에 밸브 챔버와 밀봉 표면을 청소하여 먼지, 모래 및 기타 오염 물질을 제거해야 합니다.

설치 체크리스트

• 밸브 모델과 연결 치수를 확인하십시오.
• 필요한 설치 방향을 확인하십시오.
• 조립하기 전에 밀봉 표면을 청소하십시오.
• 연결 볼트를 균일하게 조이십시오.
• 원활한 스템 움직임을 방해하지 않고 패킹 압축을 확인하십시오.
• 핸드휠 작동 및 유지보수를 위해 충분한 여유 공간을 두십시오.
• 전송 메커니즘이 장착된 밸브에 대한 제조업체의 지침을 따르십시오.

한노는 특히 핸드휠의 충돌이나 부적절한 취급을 피하고 작동을 위한 적절한 공간을 유지할 것을 권장합니다. 자주 작동하는 밸브의 경우 지침에 따라 최소 한 달에 한 번 윤활할 것을 권장합니다.

정기 검사는 포장 상태, 스템 이동, 누출, 핸드휠 무결성, 플랜지 연결 및 비정상적인 작동 저항에도 초점을 맞춰야 합니다. 과도한 힘이 필요한 경우 작업자는 연장 막대나 기타 임시 변통 도구를 사용하는 대신 원인을 조사해야 합니다.

핸드휠 게이트 밸브는 다른 옵션과 어떻게 비교됩니까?

최상의 밸브 유형은 의도된 기능에 따라 다릅니다. 핸드휠 게이트 밸브는 주요 요구 사항이 지속적인 흐름 조절보다는 안정적인 수동 격리일 때 특히 적합합니다.

따라서 단순히 저렴하거나 친숙하다는 이유만으로 게이트 밸브를 선택해서는 안 됩니다. 중요한 질문은 밸브의 작동 원리가 실제 파이프라인 기능과 일치하는지 여부입니다.

핸드휠 게이트 밸브에 대해 자주 묻는 질문

1. 핸드휠 게이트 밸브는 주로 어떤 용도로 사용됩니까?

이는 주로 파이프라인 흐름을 완전히 열거나 완전히 닫는 데 사용됩니다. 일반적으로 조절이나 연속 흐름 조절용으로 사용되지 않습니다.

2. 전기 없이 핸드휠 게이트 밸브를 작동할 수 있습니까?

예. 표준 핸드휠 작동 구성은 수동 기계 작동을 사용하므로 일반적으로 외부 전원이 필요하지 않습니다.

3. 게이트 밸브를 닫으려면 핸드휠을 어느 방향으로 돌리나요?

한노 구성의 경우 시계 방향으로 돌리면 밸브가 닫히고 시계 반대 방향으로 돌리면 열립니다. 항상 특정 밸브와 함께 제공된 사용 설명서를 확인하십시오.

4. 스로틀링에 게이트 밸브를 사용할 수 있습니까?

아니요. 게이트 밸브는 일반적으로 완전 개방형 또는 완전 폐쇄형 서비스용으로 설계되었습니다. 스로틀링에 이를 사용하면 바람직하지 않은 흐름 조건과 조기 마모가 발생할 수 있습니다.

5. 자주 작동하는 핸드휠 게이트 밸브는 얼마나 자주 윤활해야 합니까?

한노는 자주 열리고 닫히는 밸브에 대해 최소 한 달에 한 번 윤활할 것을 권장하며, 실제 유지 관리 간격도 서비스 조건과 제조업체의 유지 관리 지침을 반영해야 합니다.

6. 기어박스 작동식 게이트 밸브는 언제 선택해야 합니까?

밸브 크기, 차압 또는 작동 토크로 인해 직접 핸드휠 작동이 불가능할 경우 기어박스 구성을 고려할 수 있습니다. Hanno는 추가적인 기계적 이점이 필요한 응용 분야를 위해 기어박스 게이트 밸브를 특별히 배치합니다.

결론: 핸드휠 게이트 밸브는 파이프라인 절연을 위한 현명한 선택입니까?

지속적인 흐름 조절보다는 안정적인 차단이 필요한 파이프라인 시스템의 경우 핸드휠 게이트 밸브는 여전히 실용적이고 다양한 선택입니다. 간단한 기계 구조, 수동 조작, 안정적인 밀봉 인터페이스 및 적응형 재료 구성으로 인해 다양한 산업 및 민간 응용 분야에 적합합니다. 장기적인 성능을 위해서는 올바른 크기, 압력 ​​등급, 재료, 연결 및 작동 구성을 선택하는 것이 필수적입니다. 중국 제조업체로부터 신뢰할 수 있는 핸드휠 게이트 밸브를 소싱하거나 파이프라인 요구 사항에 맞는 밸브를 찾는 데 도움이 필요한 경우,저희에게 연락주세요제품 사양, 기술 안내, 프로젝트에 맞는 견적을 한노에서 만나보세요.
